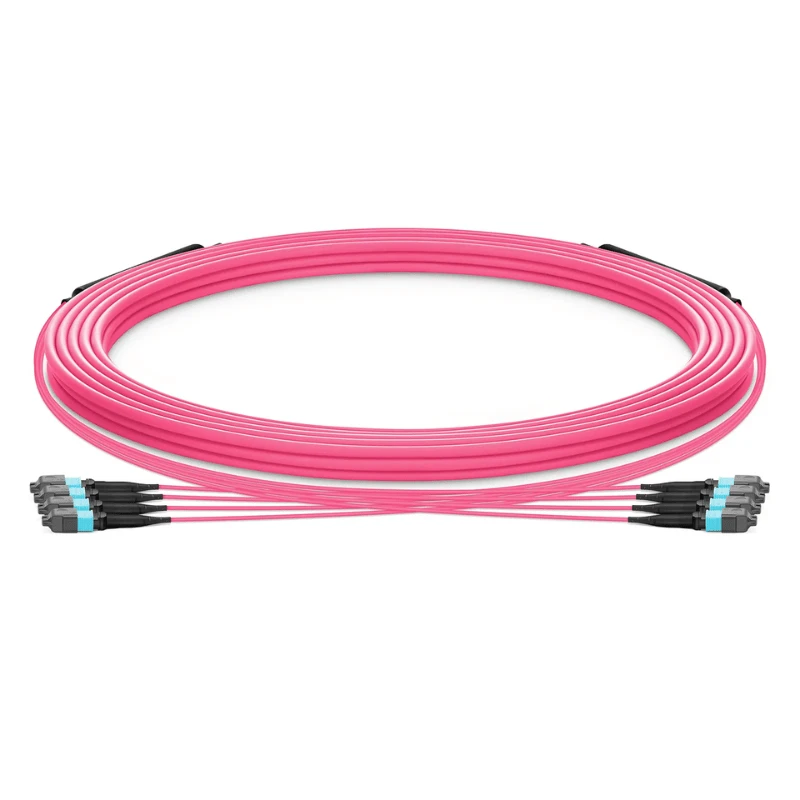

MPO Multimode Trunk Cable je sestav vlaken z visoko{0}}gostoto, zasnovan za strukturirano kabliranje v podatkovnih centrih, prostorih za poslovne strežnike in visoko{1}}omrežnih okoljih. Uporablja vnaprej-zaključene konektorje MPO/MTP® za konsolidacijo več večmodnih vlaken v kompaktno trank povezavo, kar zmanjša delo na terenu in poenostavi uvajanje z visoko-gostoto.
Kabel, ki je na voljo v večmodnih vlaknih OM3, OM4 in OM5, je mogoče konfigurirati za različna števila vlaken, spol konektorja, metode polarnosti, dolžine kabla in zahteve za plašč.
Tehnične specifikacije
|
Postavka |
Specifikacija |
|
Vrsta vlaken |
Večmodni OM3 / OM4 / OM5 |
|
Fiber Core |
50/125 μm |
|
Število vlaken |
8 / 12 / 24 vlaken; na voljo več-konfiguracije MPO |
|
Priključek |
MPO / MTP® |
|
Spojnik Spol |
Moški / Ženska |
|
Polarnost |
Tip A/Tip B/Tip C |
|
Večmodni poljski |
PC |
|
Vstavljena izguba |
Standard Manjši ali enak 0,35 dB; različice z nizkimi-izgubami Manjše ali enako 0,20 dB |
|
Kabelski plašč |
PVC / LSZH / OFNP, odvisno od konfiguracije |
|
Vrsta kabla |
Okrogla ali snopna konstrukcija debla |
Možnosti polarnosti in spola
Pravilna polarnost in spol konektorja sta bistvena za ohranjanje kontinuitete od-do-sprejemanja v vzporednih-optičnih povezavah.
Vrsta A
Preslikava-skozi vlakna.
01
Vrsta B
Obrnjeno preslikavo vlaken, ki se pogosto uporablja v dupleksnih vzporednih-optičnih arhitekturah.
02
Vrsta C
Združite-obrnjeno preslikavo za specifične strukturirane{1}}zasnove kablov.
03
Moški MPO
Pritrjen konektor za poravnavo z ženskim konektorjem.
04
Ženski MPO
Nepritrjen konektor za uporabo z moškim konektorjem.
05
Zahtevano polarnost je treba določiti skupaj z opremo za spajanje, kaseto ali zasnovo-patch panela, namesto da bi jo izbrali neodvisno.
Kabelska konstrukcija
Sklop debla uporablja tovarniško-zaključena večmodna vlakna z zaščitno konstrukcijo kabla, ki je primerna za organizirano namestitev v omaro in pot. Aramidna preja se lahko uporablja kot trdnostni element, medtem ko je zunanji plašč mogoče izbrati glede na zahteve za namestitev.
Običajne možnosti plašča vključujejo PVC za splošno uporabo v zaprtih prostorih, LSZH, kjer je zahtevana konstrukcija z nizko-dimnostjo in -brez halogenov, in OFNP za-namestitve z oznako plenum. Premer kabla se spreminja glede na število vlaken in konfiguracijo debla, zato je treba potrditi končni zunanji premer, preden določite zmogljivost poti ali strojno opremo za-upravljanje kabla.
Aplikacije podatkovnih centrov
MPO Multimode Trunk Cable je primeren za:
- Hrbtenične povezave med-omarami-v podatkovnih centrih z visoko-gototo.
- MPO patch-panel in medsebojne povezave kaset za strukturirano kabliranje.
- Preklop-na-strežnik in preklop-na-preklop povezav z uporabo vzporedne večmodne optike.
- Prostori za opremo podjetij, kjer vnaprej zaključeni sklopi zmanjšajo delo na terenu.
- Nadgradnje-mrež z visoko gostoto, ki zahtevajo večjo zmogljivost optičnih vlaken znotraj omejenega prostora v omari.
Testiranje in zagotavljanje kakovosti
Vsak kabelski sklop je mogoče pred pošiljanjem pregledati in preizkusiti, da se preveri doslednost izdelave in optična zmogljivost.
Tipični postopki-nadzora kakovosti vključujejo:
100-odstotno testiranje-izgub vstavljanja za dokončane sestave.
Kon- pregled in čiščenje konektorjev MPO.
Preverjanje polarnosti konektorja in preslikave vlaken.
Preverjanje spola in identifikacije konektorja.
Vizualni pregled kabelskega plašča, čevljev in prelomnih območij.
Posamezna poročila o preskusih, dobavljena v skladu z zahtevami projekta.
Testne zapise je mogoče povezati z identifikacijo kabla ali dokumentacijo naročila za vhodni pregled in sledljivost projekta.
Prilagajanje in OEM
Za OEM, sistemske-integratorje in projektna naročila je mogoče glavni kabel konfigurirati glede na zahtevano omrežno arhitekturo, vključno z:
Vrsta vlaken: OM3 / OM4 / OM5
Število vlaken in količina MPO
MPO/MTP® konektor pol
Polariteta tipa A / B / C
Optična zmogljivost s standardno ali nizko{0}}izgubo
Dolžina kabla in dolžina preboja
Plašč iz PVC / LSZH / OFNP
Identifikacija kablov, označevanje in zahteve glede barve
Pakiranje-in zasebno označevanje po meri stranke
Pakiranje in dostava
Končani glavni kabli MPO so individualno zaščiteni, da preprečijo kontaminacijo konektorjev, upogibanje in poškodbe kabla med rokovanjem in transportom. Protiprašne pokrove priključkov, zaščitni ovoj in kartone ali drugo izvozno-primerno embalažo je mogoče določiti glede na zahteve glede pošiljanja.
Standardne konfiguracije se lahko dobavijo glede na proizvodno razpoložljivost. Sklopi OEM po meri so načrtovani glede na kompleksnost konfiguracije, količino, zahteve glede testiranja in razpoložljivost materiala. Vsaka pošiljka je lahko opremljena z identifikacijo izdelka in veljavno testno dokumentacijo za sprejemni pregled.
pogosta vprašanja
V: Kako potrdim, da bo glavni kabel ustrezal mojemu obstoječemu sistemu MPO?
O: Potrdite vmesnik priključka, orientacijo tipk, preslikavo vlaken, konfiguracijo zatičev in specifikacije parnih komponent na obeh koncih. Za obstoječo namestitev zagotavljanje trenutne številke dela modula MPO, adapterja ali kabla pomaga preprečiti nezdružljivost med zamenjavo ali razširitvijo.
V: Ali je mogoče za isti projekt dobaviti glavne kable MPO v različnih dolžinah?
O: Da. Znotraj iste specifikacije projekta je mogoče izdelati kable različnih dolžin. Kupci morajo zagotoviti zahtevano končno dolžino in, kjer je primerno, dovoljeno toleranco, tako da je mogoče natančno načrtovati postavitev regala in prostore za namestitev.
V: Ali lahko zagotovite vzorec pred množičnim naročilom?
O: Da. Vzorce je mogoče izdelati za preverjanje konfiguracije pred množično proizvodnjo. Vzorec mora uporabljati isto razporeditev priključkov in ključne tehnične zahteve, ki so predvidene za proizvodno naročilo, tako da je mogoče preveriti združljivost in namestitev v dejanskih pogojih projekta.
V: Ali so risbe kablov ali dimenzijski dokumenti na voljo za tehnično odobritev?
O: Da. Dimenzijske risbe in informacije o konfiguraciji se lahko zagotovijo za pregled projekta. Za kompleksne sklope debla lahko kupci pred proizvodnjo potrdijo skupno dolžino, razporeditev konektorjev, prelomne mere in identifikacijske zahteve.
V: Kako je treba med namestitvijo ravnati s trank kabli MPO?
O: Izogibajte se vleki kabla za konektorje, prekoračitvi določenih omejitev za upogibanje ali pretirani obremenitvi prelomnih delov. Končne površine konektorja naj bodo zaprte do povezave in napeljite vodilo skozi ustrezne-sisteme za upravljanje kablov, ne da bi zdrobili ali ostro upognili sklop.
V: Ali se lahko isti kabel MPO uporablja za različne hitrosti prenosa?
O: Potencialno, vendar je združljivost odvisna od vrste oddajnika, proračuna optične povezave, razdalje prenosa in arhitekture omrežja. Zato je treba kabel določiti glede na dejansko optično opremo in zahteve za povezavo, ne pa izbrati samo glede na nominalno hitrost prenosa podatkov.
