Adapterski kabel MPO/MTP

DIMI Fiber izdeluje adapterske kable MPO/MTP za optične povezave visoke{0}}gostote med vmesniki MPO/MTP in določeno optično opremo ali distribucijskimi sistemi. Konfiguracije so na voljo za vlakna OS2, OM3, OM4 in OM5, z 8, 12, 16 in 24 vlakni, priključki z zatiči ali brez njih, polarnost tipa A/B/C, standardne dolžine ali dolžine po meri ter plašči iz PVC, LSZH ali OFNP.

Kabel za pretvorbo polarnosti MPO
Kabel za pretvorbo polarnosti MPO je sklop vlaken s tovarniškimi-zaključki, zasnovan za popravljanje-položaja vlaken ali neusklajenosti polarnosti Tx/Rx v kabelskih sistemih MPO/MTP z...

Prikaži več
MPO ženski-moški adapterski kabel
MPO ženski-moški adapterski kabel je tovarniško-zaključen sklop z več- vlakni z ženskim konektorjem MPO na enem koncu in moškim konektorjem MPO na drugem. Ženski konec uporablja luknje za...

Prikaži več

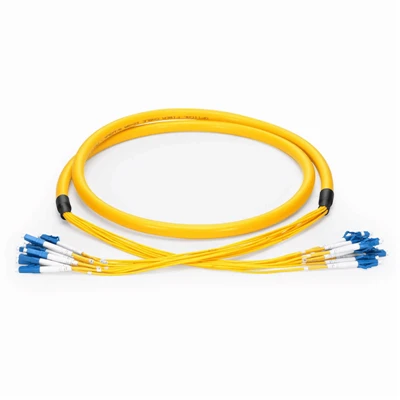

Adapterski kabel MTP v LC
Adapterski kabel MTP v LC je sklop optičnih vlaken s tovarniškimi-zaključki, ki povezuje vmesnik MTP/MPO visoke{1}}gostote z več dupleksnimi vmesniki LC. Zasnovan je za strukturirano kabliranje...

Prikaži več
Adapterski kabel MPO v FC
Adapterski kabel MPO v FC je tovarniško{0}}zaključen sklop optičnih vlaken, ki povezuje vmesnik MPO/MTP s posameznimi vmesniki FC. Zasnovan je za podatkovne centre, telekomunikacijska omrežja,...

Prikaži več
Adapterski kabel MPO v SC
Adapterski kabel MPO v SC je tovarniško-zaključen sklop razpršilnika iz optičnih vlaken, ki povezuje vmesnik MPO/MTP® visoke-gostote s posameznimi optičnimi vmesniki SC. Sestav je mogoče določiti...

Prikaži več
Adapterski kabel MPO na LC
Adapterski kabel MPO v LC je tovarniško-zaključen sklop kabla z več-olaknami, ki povezuje vmesnik MPO/MTP visoke-gostote s posameznimi dupleksnimi vrati LC. Uporablja se za prehod med...

Prikaži več

Vrste adapterskih kablov MPO/MTP

DIMI Fiber dobavlja adapterske kabelske sklope MPO/MTP za različne vmesnike priključkov, konfiguracije vlaken in zahteve glede polaritete.

Adapterski kabel MPO na MPO

Pred-zaključeni kabelski sklopi MPO za neposredne povezave med združljivimi vmesniki MPO. Na voljo z določenim številom vlaken, konfiguracijo zatičev, polarnostjo in dolžino kabla.

Adapterski kabel MTP v MTP

Sestavi z več vlakni-, ki temeljijo na MTP, za-povezave z visoko gostoto med združljivimi vmesniki MTP. Pripete ali ne-pripete konfiguracije so izbrane glede na parne konektorje.

Adapterski kabel MPO/MTP na LC

Pretvori vmesnik MPO/MTP z več vlakni v povezave LC za opremo, distribucijske sisteme in določene konfiguracije preboja. Število vlaken, polarnost, vrsta priključka in dolžina kabla so konfigurirani glede na aplikacijo.

Adapterski kabel MPO/MTP na SC

Zagotavlja konfiguracijo vmesnika MPO/MTP-to-SC za sisteme, ki zahtevajo povezavo z več vlakni na eni strani in povezljivost SC na drugi strani.

Kabel za pretvorbo polarnosti MPO

Zasnovan za določene zahteve za preslikavo vlaken MPO in pretvorbo polarnosti. Konfiguracije tipa A, tipa B ali tipa C so na voljo glede na obstoječo arhitekturo povezave.

Adapterski kabel MPO/MTP po meri

Sklope po meri je mogoče izdelati z določeno vrsto vlaken, številom vlaken, kombinacijo konektorjev, konfiguracijo pinov, polarnostjo, preslikavo vlaken, dolžino kabla in plaščem. Za preverjanje konfiguracije lahko zagotovite obstoječe kable, risbe, BOM ali številke delov priključka.

Konfiguracije adapterskega kabla MPO/MTP

Sklop kabla je mogoče določiti glede na vmesnik priključka, konfiguracijo vlaken in zahteve glede namestitve.

Parameter	Razpoložljive možnosti
Priključek	MPO / MTP
Konektor Pin	Pripet/ne-pripet
Število vlaken	8/12/16/24 vlaken
Vrsta vlaken	OS2 / OM3 / OM4 / OM5
Polarnost	Tip A/Tip B/Tip C
Dolžina kabla	Standardne dolžine / dolžine po meri
Jakna	PVC / LSZH / OFNP
Delovna temperatura	-20 stopinj do +70 stopinj
Skladnost	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, kjer je primerno
Materialne zahteve	RoHS / REACH; veljavne zahteve za{0}}zaviranje gorenja

Specifikacije se pred proizvodnjo potrdijo glede na izbrani konektor, optično vlakno in konfiguracijo kabla.

Združljivost vmesnika MPO/MTP

Adapterski kabli MPO/MTP so konfigurirani tako, da se ujemajo z vmesnikom priključka, konfiguracijo nožic, številom vlaken, vrsto vlaken, polarnostjo in preslikavo vlaken povezane opreme ali obstoječega kabla.
Tipične konfiguracije vključujejo:

01/

MPO/MTP v MPO/MTP:Povezuje združljive vmesnike MPO/MTP na kasetah z vlakni, trank kablih, povezovalnih ploščah, sprejemnikih in drugih optičnih napravah.

02/

MPO/MTP v LC:Povezuje vmesnik MPO/MTP z več vlakni z opremo ali distribucijskimi komponentami s povezavami LC.

03/

MPO/MTP v SC:Povezuje vmesnik MPO/MTP z določeno optično opremo ali distribucijskimi komponentami na osnovi SC-.

04/

Pripeto na Ni-Pripeto:Konfiguracija pinov konektorja je izbrana glede na parni konektor.

05/

Tip A / B / C Polariteta:Polariteta in preslikava vlaken sta konfigurirana glede na zahtevano razporeditev vlaken--v vlakna.

06/

OS2 / OM3 / OM4 / OM5:Tip vlakna je izbran tako, da ustreza obstoječi optični infrastrukturi in povezani opremi.

Konfiguracija priključka in nožice

Adapterski kabli MPO/MTP zahtevajo pravilno konfiguracijo parnega priključka. Pripete in ne-pripete različice so izbrane glede na konektor na strani spajanja.

Pripet/moški:Vključuje poravnalne zatiče za pozicioniranje proti združljivemu ne{0}}pritrjenemu priključku.

Ne{0}}pripeto/žensko:Za poravnavo priključka uporablja poravnalne zatiče soparnega konektorja.

MPO / MTP vmesnik:Konfiguracija konektorja z več vlakni za-povezave z visoko gostoto.

MPO/MTP v LC ali SC:Na voljo za določene konfiguracije pretvorbe in preboja vmesnika.

Za zamenjavo ali naročila za{0}}ujemanje sistema je mogoče uporabiti številko dela obstoječega priključka ali vzorec kabla za preverjanje zahtevane konfiguracije nožic.

Polarnost in preslikava vlaken

Polarnost določa, kako so posamezna vlakna preslikana med obema koncema sklopa MPO/MTP. Izbrana polarnost se mora ujemati z opremo in arhitekturo povezave.

Polarnost	Kartiranje vlaken
Vrsta A	Preko-preslikave
Vrsta B	Obrnjeno preslikavo
Vrsta C	Par{0}}obrnjeno preslikavo

DIMI Fiber lahko izdeluje sklope v skladu z določeno polarnostjo in zahtevami za preslikavo vlaken. Za nejasne konfiguracije zagotovite informacije o obstoječem kablu, risbi sistema, BOM ali preslikavi vlaken za preverjanje pred proizvodnjo.

Aplikacije

Adapterski kabli MPO/MTP se uporabljajo v:

Optična infrastruktura podatkovnega centra

Distribucijski sistemi vlaken- z visoko gostoto

Telekom infrastruktura

Omrežna oprema podjetja

Visok{0}}zmogljiva računalniška okolja

Razširitev in rekonfiguracija omrežja

Zamenjava in vzdrževanje optičnega kabla

Primernost je odvisna od celotnega optičnega kanala, vključno z vrsto vlakna, sprejemnikom, polarnostjo, konfiguracijo priključka in izgubo kanala.

Kakovost in testna dokumentacija

DIMI Fiber preveri adapterske kable MPO/MTP glede na določeno konfiguracijo priključka, vlakna in polarnosti pred pošiljanjem.

Nadzor kakovosti lahko vključuje:

Geometrija priključka:3D interferometrični pregled polmera ukrivljenosti, odmika vrha in štrline vlaken.

Končni-pogoj obraza:Digitalni mikroskopski pregled čelnih strani konektorjev v skladu z veljavnimi merili IEC 61300-3-35.

Optično testiranje:Vstavljena izguba, povratna izguba in testiranje optične kontinuitete v skladu z navedeno konfiguracijo.

Preslikava vlaken:Preverjanje neprekinjenosti vlaken--in polarnosti, kjer je to potrebno.

Testni zapisi:Posamezne optične testne podatke je mogoče dobaviti z naročilom, kjer je navedeno.

Zahteve glede testiranja so potrjene glede na izbrano vrsto vlaken, konfiguracijo konektorja in polariteto namesto uporabe ene same specifikacije za vse adapterske kable MPO/MTP.

Izdelava adapterskih kablov MPO/MTP po meri

DIMI Fiber podpira proizvodnjo adapterskih kablov po meri za projekte OEM, uvajanje omrežja in zahteve po zamenjavi.
Prilagajanje lahko vključuje:

Vrsta vlaken: OS2 / OM3 / OM4 / OM5
Število vlaken: 8 / 12 / 16 / 24
MPO ali MTP priključek
Pripeta ali nepripeta konfiguracija-
Polariteta tipa A, B ali C
Določeno preslikavo vlaken
Konfiguracije MPO/MTP v LC ali SC
Dolžina kabla
Plašč iz PVC, LSZH ali OFNP
Težka{0}}zmogljiva ali oklepna prelomna konstrukcija, kjer je to primerno
Zasebno označevanje
Črtna koda po meri
Kitted ali pakiranje v razsutem stanju

Stranke lahko predložijo risbo, obstoječi kabel, BOM, številko dela priključka, vmesnik opreme ali vzorec kot referenco proizvodnje.

pogosta vprašanja

V: Kaj je adapterski kabel MPO/MTP?

O: Adapterski kabel MPO/MTP je vnaprej-zaključen sklop vlaken, ki se uporablja za povezavo določenih vmesnikov MPO/MTP ali za povezavo večvlaknenega vmesnika MPO/MTP z drugim vmesnikom priključka, kot je LC ali SC.

V: Kakšna je razlika med pripetimi in ne{0}}pripetimi priključki MPO/MTP?

O: Pritrjeni priključki vključujejo zatiče za poravnavo, medtem ko so ne{0}}pritrjeni priključki zasnovani tako, da se ujemajo s pritrjenimi priključki. Zahtevana konfiguracija je odvisna od konektorja na nasprotni strani.

V: Katero polarnost MPO naj izberem?

O: Tip A zagotavlja preslikavo ravnih- vlaken, tip B obrne vrstni red vlaken, tip C pa obrne vlakna v parih. Pravilna izbira je odvisna od preslikave vlaken in arhitekture opreme namestitve.

V: Ali lahko uskladite obstoječi kabel MPO/MTP?

O: Da. Obstoječi kabel, risba, BOM, številka dela priključka ali vmesnik opreme se lahko uporabi kot referenca za potrditev priključka, števila vlaken, konfiguracije nožic in polarnosti.

V: Ali lahko zagotovite podatke o optičnem testu?

O: Optično testiranje lahko vključuje vstavljeno izgubo, povratno izgubo, kontinuiteto in preslikavo vlaken. Posamezni testni zapisi se lahko dobavijo z naročilom, kjer je navedeno.

V: Ali lahko izdelate adapterske kable MPO/MTP po meri?

O: Da. Izdelava po meri je na voljo za vrsto vlaken, število vlaken, kombinacijo priključkov, konfiguracijo nožic, polarnost, preslikavo vlaken, dolžino kabla, plašč, označevanje in zahteve glede pakiranja.
