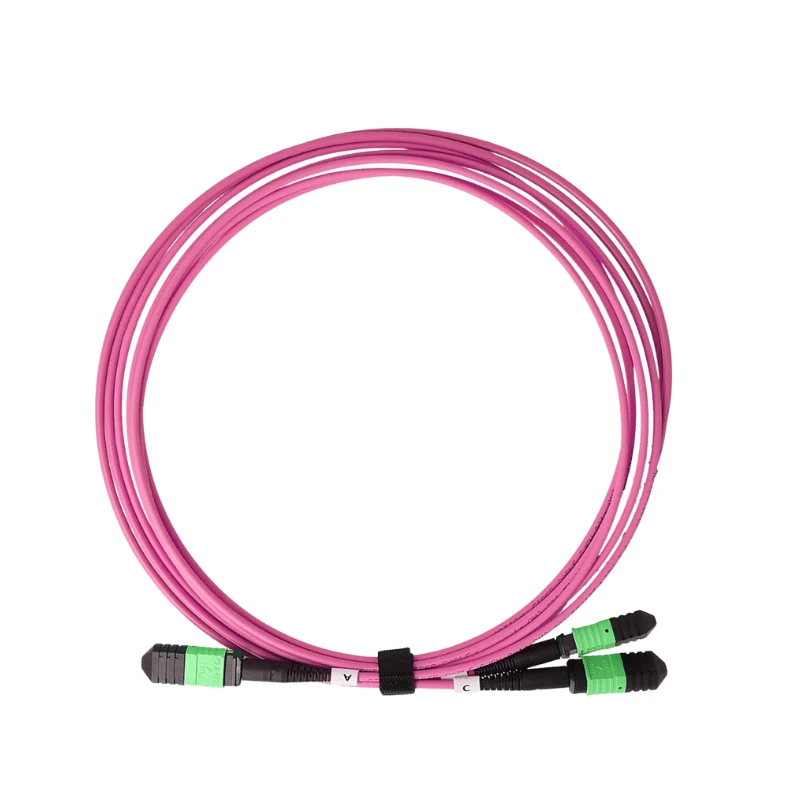

Glavni kabel DIMI OM4 MPO je tovarniško{1}}zaključen sklop večmodnih vlaken, ki uporablja vlakna OM4 50/125 μm in priključke MPO na obeh koncih. Zagotavlja vnaprej{5}}zaključeno povezavo MPO-do-MPO več-optičnih vlaken z določenimi zahtevami glede števila vlaken, spola konektorja, polarnosti in optičnih izgub.
Specifikacije izdelka
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
OM4 MPO Trunk kabel |
|
Vrsta vlaken |
OM4 50/125 μm večmodni |
|
Vrsta priključka |
MPO v MPO |
|
Spojnik Spol |
Moški (pripet) / ženski (nepripet) |
|
Število vlaken |
8/12/16/24/32/48/72/96/144 vlaken |
|
Konektor poljski |
PC |
|
Polarnost |
Tip A/Tip B/Tip C |
|
Vstavljena izguba |
Standardno Manjše ali enako 0,60 dB / Elite Manjše ali enako 0,35 dB |
|
Povratna izguba |
Večji ali enak 20 dB |
|
Delovna valovna dolžina |
850 / 1300 nm |
|
Vrste jaken / ocene |
LSZH / OFNR / OFNP / PVC |
|
Dolžina kabla |
Prilagojeno |
|
Delovna temperatura |
-20 stopinj do +70 stopinj |
|
Temperatura shranjevanja |
-40 stopinj do +85 stopinj |
|
Veljavni standardi |
IEC 61754-7-1 / IEC 61754-7-2, IEC 61300, ANSI/TIA-568.3-E |
|
Okoljska skladnost |
RoHS / REACH |
Konfiguracija glavnega kabla MPO
Za RFQ za glavni kabel MPO je treba konektor in razporeditev vlaken določiti pred proizvodnjo. Zahtevana specifikacija mora opredeliti naslednje:
Število vlaken
Določite zahtevano število vlaken iz navedenih konfiguracij v skladu z zasnovo projekta.
Konektorski spol
Določite zahtevani spol konektorja MPO na vsakem koncu. Izbrani priključek se mora ujemati s povezovalnim vmesnikom opreme, kasete, adapterske plošče ali druge komponente MPO.
Polarnost
Določite tip A, tip B ali tip C glede na zahtevano preslikavo vlaken. Polarnost je treba potrditi glede na celotno arhitekturo povezave in ne izbrati neodvisno.
Stopnja izgube
Določite standardno izgubo ali elitno izgubo glede na proračun za optično izgubo, potreben za celotno povezavo.
Jakna in dolžina
Določite zahtevano oceno plašča in končno dolžino kabla glede na okolje namestitve in pot kabla.
Za ponudbo lahko kupci oddajo projektno risbo, kosovnico ali tehnično specifikacijo, ko je zahtevana konfiguracija MPO že definirana. DIMI lahko pregleda dostavljeno specifikacijo pred proizvodnjo, kjer je potrebna pojasnitev konfiguracije.
Optična zmogljivost OM4
Večmodno vlakno OM4
Večmodovno vlakno OM4 50/125 μm se v tem kabelskem sklopu uporablja za večmodne optične povezave, ki delujejo pri 850 nm in 1300 nm.
Standardna in elitna izguba
DIMI ponuja Standard Loss z največjo vstavljeno izgubo 0,60 dB in Elite Loss z največjo vstavljeno izgubo 0,35 dB.
Proračun za optično povezavo
Ustrezno stopnjo izgube je treba izbrati glede na celoten proračun optične povezave, vključno z izgubami konektorja, pasivnimi komponentami, povezanimi vmesniki in optičnim proračunom izbranega oddajnika-sprejemnika.
Premisleki o oddaljenosti povezave
Razdalja prenosa je odvisna od celotne optične arhitekture, vključno s tipom oddajnika, dolžino povezave, izgubami v konektorju in številom povezanih vmesnikov, ne pa samo od oznake vlakna OM4.
Pregled in testiranje
DIMI pregleda in preizkusi dokončane sklope debla OM4 MPO pred odpremo.
Testiranje optične zmogljivosti
Vstavljena izguba in povratna izguba sta testirani glede na določene optične zahteve dokončanega sklopa.
01
Pregled 3D interferometra
Geometrija konektorja MPO se pregleda s 3D interferometrom, vključno z višino vlakna, polmerom ukrivljenosti in odmikom vrha.
02
Konektor-pregled čelne strani
Končne površine konektorjev se pred odpremo pregledajo glede umazanije, prask, lukenj in drugih vidnih napak.
03
Preverjanje polarnosti in kontinuitete
Kontinuiteta vlaken in preslikava vlaken se preveri glede na podano konfiguracijo polaritete.
04
Testna dokumentacija
Serijsko{0}}oštevilčena poročila o preskusih so priložena pošiljkam, da se dostavljeni sklop poveže z njegovimi zabeleženimi rezultati preskusa.
05
Proizvajalec DIMI Fiber
Certificiran proizvodni sistem
DIMI izdeluje sklope kablov iz optičnih vlaken v skladu s certificiranim sistemom vodenja kakovosti ISO 9001:2015 in TL-9000, z uporabo opreme za avtomatsko rezanje, odstranjevanje in zaključevanje kablov za sestavljanje MPO/MTP.
Zmogljivost sestavljanja MPO/MTP
Proizvodnja sklopov optičnih kablov DIMI ima prijavljeno zmogljivost, ki presega 10.000 sklopov na dan.
Pregled tehničnih specifikacij
DIMI lahko pregleda risbe strank in zahteve za konfiguracijo priključka MPO, polarnost, optično izgubo, zahteve za plašč in druge specifikacije projekta pred proizvodnjo.
Sledljivost proizvodnje
Končani kabelski sklopi so identificirani in dokumentirani z zapisi o inšpekcijskih pregledih in optičnih preskusih, s posameznimi poročili o preskusih pa so priloženi kabelskim sklopom iz optičnih vlaken.
pogosta vprašanja
V: Kakšen je tipičen dobavni rok za glavne kable OM4 MPO?
O: Za standardne konfiguracije je tipični dobavni rok proizvodnje 5–7 delovnih dni po potrditvi specifikacij kabla in podrobnosti naročila. Konfiguracije po meri ali večje količine projektov lahko zahtevajo drugačen urnik.
V: Ali lahko naročim vzorec glavnega kabla OM4 MPO pred masovno proizvodnjo?
O: Da. Vzorec se lahko izdela za preverjanje specifikacij pred masovno proizvodnjo. To omogoča kupcem, da potrdijo fizično montažo in dogovorjeno konfiguracijo, preden se sprosti proizvodno naročilo.
V: Ali je mogoče magistralni kabel OM4 MPO prilagoditi z oznakami OEM?
O: Označevanje OEM je mogoče določiti za projektna naročila. Vsebino nalepke, obliko, zahteve za identifikacijo in namestitev je treba potrditi pred proizvodnjo.
V: Kako je glavni kabel OM4 MPO običajno pakiran za pošiljanje?
O: Glavni kabli MPO so običajno posamično zaščiteni in zapakirani, da zmanjšajo tveganje kontaminacije konektorjev in mehanskih poškodb med transportom. Zahteve glede pakiranja je mogoče potrditi glede na konfiguracijo kabla in pogoje pošiljanja.
V: Kakšna je razlika med glavnim kablom MPO in kabelskim snopom MPO?
O: Glavni kabel MPO uporablja konektorje MPO kot primarne več{0}}optične vmesnike na svojih koncih, medtem ko kabel snopa MPO običajno prehaja iz konektorja MPO v posamezne dupleksne ali enostavne konektorje. Potreben sklop je odvisen od arhitekture povezave.
V: Kakšna je razlika med moškimi in ženskimi konektorji MPO?
O: Moški MPO konektorji uporabljajo vodilne zatiče, medtem ko ženski MPO konektorji ne. Spol konektorja se mora ujemati z vmesnikom MPO, ki je določen za opremo ali komponento povezljivosti.
V: Kakšna je razlika med kabelskimi plašči LSZH, OFNR, OFNP in PVC?
O: Jopiči LSZH so običajno izbrani tam, kjer se zahtevajo lastnosti materiala z nizko vsebnostjo dima in-brez halogenov. OFNR in OFNP sta ognjeodporni kategoriji, ki se običajno uporabljata za dvižne in plenumske instalacije v severnoameriških strukturiranih kablih, medtem ko je PVC običajen material za plašč za aplikacije, kjer zahtevana ocena namestitve dovoljuje njegovo uporabo. Končna izbira plašča mora biti v skladu z veljavnimi lokalnimi gradbenimi in požarnimi predpisi.
V: Kakšna je razlika med glavnimi kabli OM4 in OS2 MPO?
O: OM4 uporablja večmodovno vlakno 50/125 μm in je namenjeno večmodnim optičnim povezavam, medtem ko OS2 uporablja eno-modno vlakno za eno-načinovni prenos. Zahtevana vrsta vlaken je odvisna od optičnih oddajnikov, arhitekture omrežja in zahtev glede prenosa načrtovane povezave.
