MPO/MTP večmodni optični kabel

Optični kabli MPO/MTP z večmodnimi vlakni za kratko- in srednje{1}}doseg, visoko-gosto optično povezljivost v podatkovnih centrih in visoko-omrežnih sistemih. Na voljo z večmodnimi vlakni OM3, OM4 in OM5 50/125 μm, konfiguracijami Base-8 ali Base-12, številom več vlaken, spolom konektorjev, vrstami polarnosti in možnostmi optičnih izgub.

Konfiguracija kabla je izbrana glede na vmesnik oddajnika, hitrost prenosa, razdaljo povezave, razred vlaken, število vlaken, polariteto in zahtevano optično zmogljivost.

MPO večmodni optični kabel visoke gostote
Večmodni optični kabel visoke gostote MPO je vnaprej-zaključen sklop več-optičnega kabla, zasnovan za konsolidacijo več večmodnih optičnih kanalov prek MPO/MTP-združljivih vmesnikov priključkov.

Prikaži več
Večmodni optični kabel MPO v LC
Kabel z večmodnimi optičnimi vlakni MPO v LC je vnaprej zaključen kabel, ki povezuje več{1}}optični vmesnik MPO/MTP s posameznimi dupleksnimi povezavami LC v omrežjih z večmodnimi optičnimi...

Prikaži več

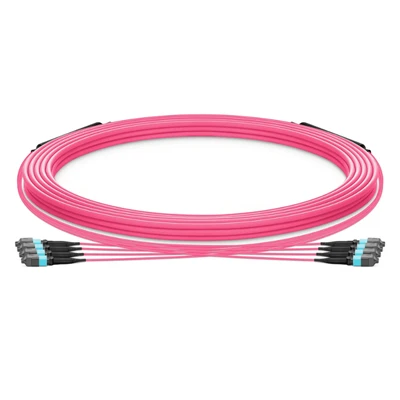

MPO Multimode Trunk Cable
MPO Multimode Trunk Cable je sestav vlaken z visoko{0}}gostoto, zasnovan za strukturirano kabliranje v podatkovnih centrih, prostorih za poslovne strežnike in visoko{1}}omrežnih okoljih.

Prikaži več
OM5 MPO večmodni optični kabel
Večmodni optični kabel OM5 MPO je vnaprej-zaključen sklop vlaken z visoko-gostoto, ki uporablja širokopasovna večmodna vlakna OM5 (WBMMF) in priključke MPO. Zasnovan je za kratke-povezave z...

Prikaži več
OM4 MPO večmodni optični kabel
Večmodni optični kabel OM4 MPO je tovarniško{1}}zaključen sklop vlaken z visoko-gostoto za strukturirano kabliranje v podatkovnih centrih, omrežjih podjetij in-hitrih-optičnih povezavah kratkega...

Prikaži več

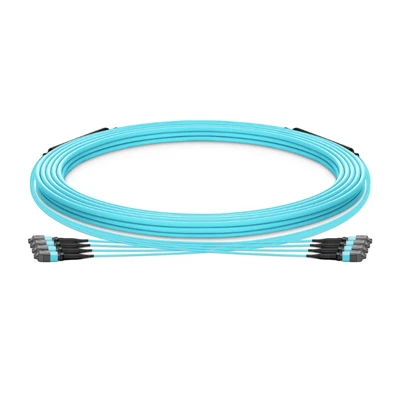

OM3 MPO večmodni optični kabel
Kabel z večmodnimi vlakni OM3 MPO je tovarniško{1}}zaključen sklop večmodnih vlaken, zgrajen z optičnimi vlakni OM3 in konektorji z več-vlakni MPO/MTP.

Prikaži več

Specifikacije večmodnega optičnega kabla MPO/MTP

Parameter	Razpoložljive možnosti
Vrsta vlaken	OM3 / OM4 / OM5
Velikost vlaken	50/125 μm
Valovna dolžina	850 / 1300 nm
Priključek	MPO / MTP
Spol	Moški / Ženska
Polarnost	Tip A/Tip B/Tip C
Število vlaken	8 / 12 / 24 / 48 / 72 / 144
Vrsta kabla	Okrogla/mikro-razporeditev/trak
Jakna	LSZH / PVC / OFNP
Delovna temperatura	-20 stopinj do +70 stopinj
Testiranje	IL / RL / 3D interferometrija / Končni-pregled obraza
Možnosti skladnosti	RoHS / REACH / CE / UL / CPR, kjer je primerno

Dejanske razpoložljive konfiguracije in oznake skladnosti so odvisne od izbrane konstrukcije kabla in projektnih zahtev.

Možnosti večmodnih vlaken OM3, OM4 in OM5

Naši kabli z večmodnimi vlakni MPO/MTP uporabljajo večmodna vlakna 50/125 μm in so na voljo v razredih OM3, OM4 in OM5 za različne visoko-hitrostne omrežne arhitekture.

Vrsta vlaken	Tipična uporaba	Ključni premislek
OM3	10G/40G/100G kratko{3}}povezave dosega	Stroškovno-učinkovita večmodna možnost za uveljavljena omrežja podatkovnih centrov
OM4	40G/100G in višje-povezave podatkovnih centrov	Večja pasovna širina in daljši podprti doseg kot OM3
OM5	Visokohitrostne-večmodne in SWDM aplikacije	Širokopasovno večmodno vlakno za več{0}}odnos valovnih dolžin

Dejanska razdalja prenosa je odvisna od oddajnika, hitrosti prenosa, proračuna optične povezave in veljavnega omrežnega standarda. Pred proizvodnjo lahko pregledamo celotno konfiguracijo.

Konfiguracije MPO/MTP Base-8 & Base-12

Večmodne sklope MPO/MTP je mogoče konfigurirati za različne -arhitekture vlaken z visoko gostoto, vključno s sistemi Base-8 in Base-12.

Osnova-8:8-arhitektura prenosa po vlaknih, ki se običajno uporablja z vzporednimi-optičnimi aplikacijami in visokohitrostno povezljivostjo podatkovnega centra.

Osnova-12:12-konfiguracija vlaken, ki se pogosto uporablja v strukturiranih kablih in hrbteničnih sistemih z visoko gostoto.

Konektor MPO/MTP, spol in polarnost

Dobavljamo sklope MPO/MTP z različnimi konfiguracijami priključkov, ki ustrezajo zahtevam celotne povezave.

Spojnik Spol

moški:Konektor z vodilnimi zatiči

ženska:Konektor brez vodilnih zatičev

Zahtevani spol je odvisen od opreme za parjenje, kasete, adapterja, prtljažnika ali arhitekture popravkov.

Polarnost

Razpoložljive konfiguracije polarnosti vključujejo:

Tip A:Preslikava-preko vlaken

Tip B:Obrnjeno preslikavo vlaken

Tip C:Združi-preslikavo obrnjenih vlaken

Polarnost je treba določiti skupaj s sprejemno-sprejemno enoto in pripadajočimi komponentami, da zagotovite pravilno oddajno/sprejemno usmerjanje vlaken.

Konstrukcija kabla in možnosti plašča

Večmodni sklopi MPO/MTP so na voljo v različnih konstrukcijah kablov in možnostih plašča za visoke{0}}kablice podatkovnih centrov in zahteve glede namestitve.

Okrogli kabel

Konstrukcija za-splošno uporabo za povezave in popravke

Mikro-razdelilni kabel

Manjši profil kabla za visoko{0}}gosto usmerjanje in-prostorsko omejene namestitve

Trakasti kabel

Konstrukcija traku iz več- vlaken za sestave z velikim- številom

LSZH

Možnost plašča z nizko{0}}dimnostjo,-brez halogenov za instalacije s posebnimi varnostnimi zahtevami

PVC

Standardna možnost plašča za ustrezne notranje instalacije

OFNP

Plenum-ocenjena konstrukcija za instalacije, ki zahtevajo zmogljivost kabla OFNP

Dolžina kabla, število vlaken, premer kabla, vrsta plašča in druge konstrukcijske podrobnosti so izbrane glede na zahtevano konfiguracijo sklopa MPO/MTP.

Možnosti standardne-izgube in nizke-izgube

Večmodni optični kabli MPO/MTP so na voljo v različicah s standardnimi-izgubami in nizkimi-izgubami, kar omogoča prilagajanje različnih zahtev glede izgube priključka glede na proračun optične povezave.

Konfiguracija	Tipična uporaba
Standardna-izguba	Splošni podatkovni center in povezave z večmodnimi vlakni-visoke gostote
Nizka-izguba	Visoko-hitrostne povezave, pri katerih ima izguba vstavljanja konektorja močnejši vpliv na skupni proračun povezave

Optični parametri: vstavljena izguba (IL), povratna izguba (RL), slabljenje vlaken in geometrija ploskve kon-konektorja.
Sklopi z nizkimi-izgubami so na voljo z izbranimi konfiguracijami priključkov MPO/MTP in vrstami vlaken. Navedene omejitve IL/RL so potrjene glede na konfiguracijo kabla in zahteve projekta.

Aplikacije

Kabli z večmodnimi vlakni MPO/MTP se uporabljajo predvsem za optično povezljivost-kratkega{1}}dosega visoke gostote, vključno z:

Podatkovni centri podjetij
Objekti računalništva v oblaku
Visoko{0}}zmogljiva računalniška okolja (HPC).
Medsebojne povezave strežnikov in stikal
Strukturirano kabliranje-z visoko gostoto
Hrbtenica podatkovnega centra in distribucijske povezave

Konfiguracija kabla je izbrana glede na optične module, arhitekturo stojala, število vlaken in zahtevano razdaljo prenosa.

Proizvodne zmogljivosti

DIMI Fiber izdeluje večmodne optične kable MPO/MTP in sklope optičnih kablov z integriranim konektorskim sklopom, natančnim zaključkom vlaken, obdelavo kablov, optičnim testiranjem in končnim pregledom. Naše proizvodne zmogljivosti podpirajo standardne konfiguracije MPO/MTP kot tudi sklope večmodnih optičnih kablov,-specifične za projekt.

Avtomatizirana in natančno{0}}podprta priprava vlaken, cepitev, poliranje in sestavljanje konektorja
Nadzorovano strjevanje epoksida za zaključek konektorja
Kabelski plašč in kabelska konstrukcija za različne zahteve namestitve
Proizvodna podpora za sklope z več- vlakni in različne konfiguracije MPO/MTP

Optični pregled in testiranje

Vsak končni sklop MPO/MTP je mogoče testirati v skladu z naročeno konfiguracijo pred odpremo.

Test / pregled	Namen	Dokazi o kupcu
Testiranje vstavljene izgube	Preverite optično izgubo konektorskega sklopa	Rezultat testa IL
Testiranje povratne izgube	Preverite zmogljivost optičnega odboja	rezultat testa RL
3D interferometrija	Preverite geometrijo čelne strani MPO/MTP-	Zapisnik o pregledu geometrije
Konec-pregleda obraza	Zaznavanje umazanije, prask, odrezkov in drugih napak	Rezultat pregleda
Preslikava polarnosti / vlaken	Preverite zaporedje in polarnost vlaken	Zapis preslikave vlaken
Končni pregled QC	Potrdite konfiguracijo kabla glede na naročilo	Zapisnik o končnem pregledu

Poročila o preskusih in inšpekcijski zapisi se lahko dobavijo v skladu z zahtevami projekta.

Izdelava večmodnih optičnih kablov MPO/MTP po meri

Izdelujemo večmodne kabelske sklope MPO/MTP po risbah, kosovnicah, vzorcih ali tehničnih specifikacijah.
Prilagajanje lahko vključuje:

Vlakna OM3 / OM4 / OM5
8–144 konfiguracije vlaken
Dolžina kabla
Vrsta konektorja in spol
Polariteta tipa A / B / C

Konstrukcija kabla in material plašča
Vlečenje-kompletov za oči
Barva jakne
Označevanje izdelkov in črtna koda
Posamezna poročila o preskusih

Za projektna naročila lahko stranke zagotovijo model oddajnika-sprejemnika, obstoječo specifikacijo kabla, sistemsko risbo ali kosovnico za pregled konfiguracije pred proizvodnjo.

pogosta vprašanja

V: Ali lahko zagotovite vzorce pred proizvodnim naročilom?

O: Da. Vzorčna naročila se lahko dogovorijo za preverjanje prileganja konektorja, konstrukcije kabla, konfiguracije vlaken, optične zmogljivosti in združljivosti z obstoječo opremo stranke pred večjim proizvodnim naročilom.

V: Katere informacije potrebujete za ponudbo večmodnih optičnih kablov MPO/MTP?

O: Osnovna ponudba običajno zahteva zahtevano količino, dolžino kabla, konfiguracijo vlaken, konfiguracijo priključka in konstrukcijo kabla. Za-specifična naročila za projekt nam zagotavljanje modela oddajnika, kosovnice, risbe ali vzorca obstoječega kabla omogoča natančnejši pregled konfiguracije.

V: Ali lahko uskladite obstoječi kabel MPO/MTP?

O: Da. Obstoječi kabel, etiketa izdelka, risba ali vzorec se lahko uporabijo kot referenca za reprodukcijo. Preden potrdimo proizvodnjo, lahko pregledamo konfiguracijo priključka, preslikavo vlaken, konstrukcijo kabla, dimenzije in druge prepoznavne specifikacije.

V: Ali so lahko posamezni kabli označeni in sledljivi?

O: Da. Oznake izdelkov, številke delov, črtne kode, serijske številke in druge identifikacijske zahteve je mogoče vključiti v kabelski sklop, kjer je to potrebno. Testne zapise je mogoče povezati tudi z določeno identifikacijo izdelka.

V: Kako so kabelski sklopi MPO/MTP pakirani za mednarodno pošiljanje?

O: Embalažo je mogoče konfigurirati glede na dolžino kabla, število vlaken, zahteve glede zaščite priključka in način pošiljanja. Končne strani konektorjev so med pakiranjem zaščitene, da se zmanjša tveganje kontaminacije ali mehanskih poškodb med transportom.

V: Ali lahko dobavite kable v skladu z našo BOM ali specifikacijo projekta?

O: Da. Za projektna naročila je na voljo-izdelava na podlagi kosovnice. Priloženo specifikacijo je mogoče pregledati pred proizvodnjo, da potrdite zahtevano konfiguracijo kabla, količine, označevanje in druge zahteve glede nakupa.

V: Kakšen je tipičen dobavni rok za naročila kablov MPO/MTP?

O: Čas dobave je odvisen od konfiguracije kabla, števila vlaken, vrste priključka, količine, zahtev glede testiranja in trenutnega urnika proizvodnje. Potrjen dobavni rok je zagotovljen po pregledu tehnične konfiguracije in količine naročila.

V: Ali lahko s pošiljko predložite dokumentacijo?

O: Dokumentacijo je mogoče dobaviti v skladu z zahtevami naročila, vključno s specifikacijami izdelka, rezultati optičnih preskusov, zapisi o inšpekcijskih pregledih, informacijami o pakiranju in drugimi dogovorjenimi dokumenti o kakovosti.

Kot eden najbolj profesionalnih proizvajalcev in dobaviteljev večmodnih optičnih kablov MPO/MTP na Kitajskem imajo naši izdelki dober ugled na trgu. Bodite prepričani, da tukaj iz naše tovarne kupite na debelo napredne večmodne optične kable MPO/MTP, izdelane na Kitajskem. Na voljo je tudi storitev po meri.
