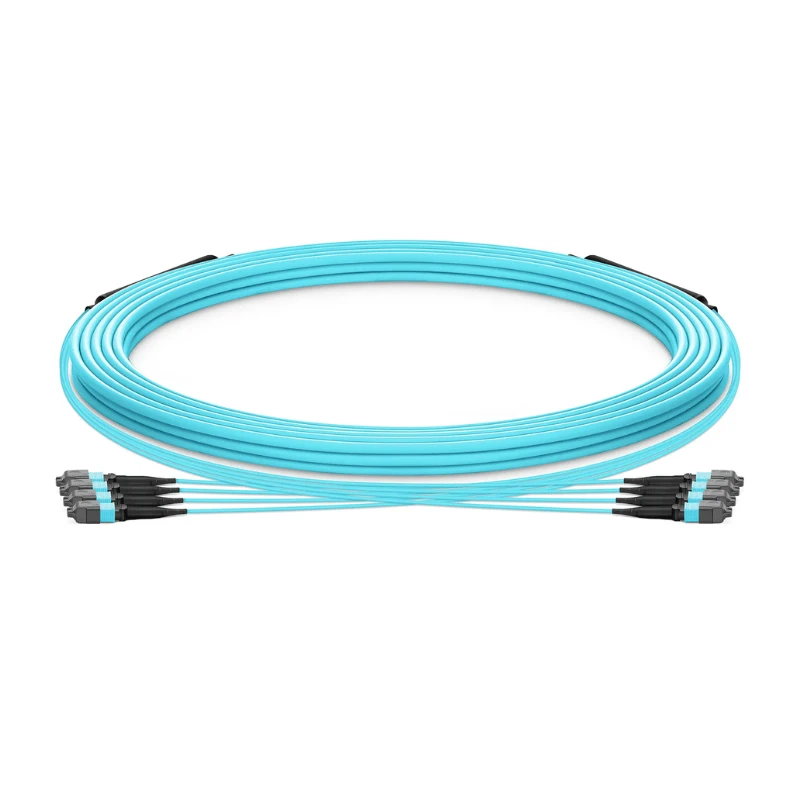

Kabel z večmodnimi vlakni OM3 MPO je tovarniško{1}}zaključen sklop večmodnih vlaken, zgrajen z optičnimi vlakni OM3 in konektorji z več-vlakni MPO/MTP.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
OM3 MPO večmodni optični kabel |
|
Vrsta vlaken |
Večmodno vlakno OM3 |
|
Velikost vlaken |
50/125 μm |
|
Valovna dolžina |
850 nm / 1300 nm |
|
Število vlaken |
8/12/24/48/72/144 vlaken |
|
Vrsta priključka |
MPO / MTP |
|
Priključek A |
moški / ženska; Pripet/Odpet |
|
Priključek B |
moški / ženska; Pripet/Odpet |
|
Polarnost |
Tip A/Tip B/Tip C |
|
Struktura kabla |
Okrogli kabel / mikro-distribucijski kabel / trakasti kabel |
|
Material jakne |
LSZH / PVC / OFNP |
|
Dolžina kabla |
Dolžina po meri |
|
Delovna temperatura |
-20 stopinj do +70 stopinj |
|
Optično testiranje |
Vstavljena izguba / povratna izguba |
|
Pregled priključka |
Konec-pregled obraza/pregled 3D interferometra |
|
Skladnost |
RoHS / REACH / CE; Konfiguracije UL 910 in CPR so odvisne od ustrezne konstrukcije kabla |
Značilnosti vlaken OM3
Razred vlaken OM3 določa značilnosti večmodnega prenosa optične poti, medtem ko zaključek MPO/MTP določa, kako so posamezni kanali vlaken predstavljeni na vmesniku opreme.
Zmogljivost-na ravni sestavljanja
Za sklop OM3 MPO se specifikacija vlaken in zaključek konektorja ovrednotita kot dokončana optična pot in ne kot opis neodvisnih komponent.
Konfiguracija izgube
DIMI zagotavlja različne stopnje izgube MPO/MTP, kar omogoča, da se končni sklop določi glede na zahteve glede optičnih-izgub povezane povezave.
Pogoji prenosa
Dosegljiva razdalja prenosa je odvisna od celotne optične povezave, vključno z oddajniki-sprejemniki, pasivnimi komponentami in razpoložljivim optičnim proračunom, ne pa od specifikacij kabla v izolaciji.
Kabelska konstrukcija
Struktura kabla
Izbrana konstrukcija kabla opredeljuje notranjo razporeditev in mehansko zaščito sklopa z več- vlakni pred zaključkom MPO/MTP.
Zaščita vlaken
Izbrana konstrukcija združuje in ščiti posamezna vlakna v skladu z določeno zasnovo kabla in številom vlaken.
Specifikacija jakne
Konstrukcija plašča je opredeljena skupaj z zahtevanimi mehanskimi, okoljskimi in skladnimi zahtevami končnega kabla.
Odpoved MPO
Konfiguracija priključka:Konektorji MPO/MTP so tovarniško zaključeni glede na navedeno vrsto konektorja, spol, konfiguracijo nožic in preslikavo vlaken od konca do konca.
Preslikava polarnosti in vlaken:Navedena polarnost določa razmerje-položaja vlaken med obema koncema konektorjev, pri čemer je dokončan sklop pred pošiljanjem preverjen glede na potrjeno preslikavo.
Preverjanje kakovosti izdelka
Optično testiranje
Vsak dokončan sklop je pred odpremo podvržen preskusu vstavljene izgube in povratne izgube v skladu s potrjeno optično specifikacijo.
01
Geometrija priključka
Geometrija priključka MPO je preverjena z meritvijo 3D interferometra, vključno z višino vlakna, polmerom ukrivljenosti in odmikom vrha.
02
Konec-pregleda obraza
Končne površine konektorjev se pregledajo glede površinskih napak in kontaminacije, preden se končni sklop sprosti.
03
Preverjanje polarnosti
Kontinuiteta in polarnost vlaken se preveri glede na določeno preslikavo, da se preveri ujemanje kanalov v celotnem sklopu.
04
Sledljivost izdelkov
Kjer je določeno serijsko poročanje, je mogoče končni kabel povezati z njegovimi zabeleženimi optičnimi podatki in podatki o pregledu konektorja prek njegove dodeljene identifikacijske številke.
05
pogosta vprašanja
V: Ali je mogoče kabel OM3 MPO uporabiti v povezavi, ki vsebuje vlakna OM4?
O: Mešane povezave OM3/OM4 je treba pred uvedbo oceniti glede na specifikacijo oddajnika-sprejemnika in optični proračun sistema, saj je splošna zmogljivost odvisna od kombiniranih specifikacij vlaken in komponent.
V: Kaj je treba potrditi pred oddajo ponovnega naročila kabla OM3 MPO?
O: Za potrditev dogovorjene konfiguracije pred ponovno proizvodnjo je treba uporabiti odobreno specifikacijo izdelka, referenco prejšnjega naročila ali proizvodni vzorec.
V: Ali se odobreni vzorec lahko uporabi kot proizvodna referenca za naročilo kabla OM3 MPO?
O: Da. Odobreni vzorec lahko služi kot referenca za proizvodnjo, ko so njegova konfiguracija in veljavne zahteve za pregled dokumentirane v potrjeni specifikaciji naročila.
V: Ali lahko DIMI izdela kabel OM3 MPO po obstoječi specifikaciji stranke?
O: Da. Obstoječa specifikacija stranke se lahko uporabi kot referenca za proizvodnjo, ko so zahtevana konfiguracija, tehnične zahteve in merila za inšpekcijo jasno opredeljeni in potrjeni pred proizvodnjo.
V: Kaj je običajno potrebno za ponudbo kabla OM3 MPO?
O: Količina projekta, ciljni dobavni rok, obstoječa številka dela, odobren vzorec ali referenca prejšnjega naročila lahko pomagajo dobavitelju pri pripravi ponudbe glede na zahtevano konfiguracijo.
V: Ali je mogoče kable OM3 MPO dobaviti za naročila proizvajalcev originalne opreme ali zasebnih-oznak?
O: Zahteve OEM ali zasebne-oznake je mogoče vključiti v potrjeno proizvodno specifikacijo, vključno z dogovorjeno identifikacijo izdelka, označevanjem, pakiranjem in zahtevami glede dokumentacije.
V: Katere dokumente je mogoče zahtevati za naročilo kabla OM3 MPO?
O: Kupci lahko določijo zahtevana poročila o preskusih, zapise o identifikaciji izdelka, zapise o pregledih ali drugo dokumentacijo o kakovosti kot del zahtev za dokumentacijo naročila.
V: Kako lahko kupci ocenijo dobavitelja kabla OM3 MPO, preden oddajo proizvodno naročilo?
O: Kupci lahko pred odobritvijo proizvodnega naročila pregledajo dobaviteljeve specifikacije izdelka, postopek odobritve vzorcev, zapise o optičnem testiranju, zmožnost pregledovanja priključkov, veljavne certifikate in proizvodno dokumentacijo.
