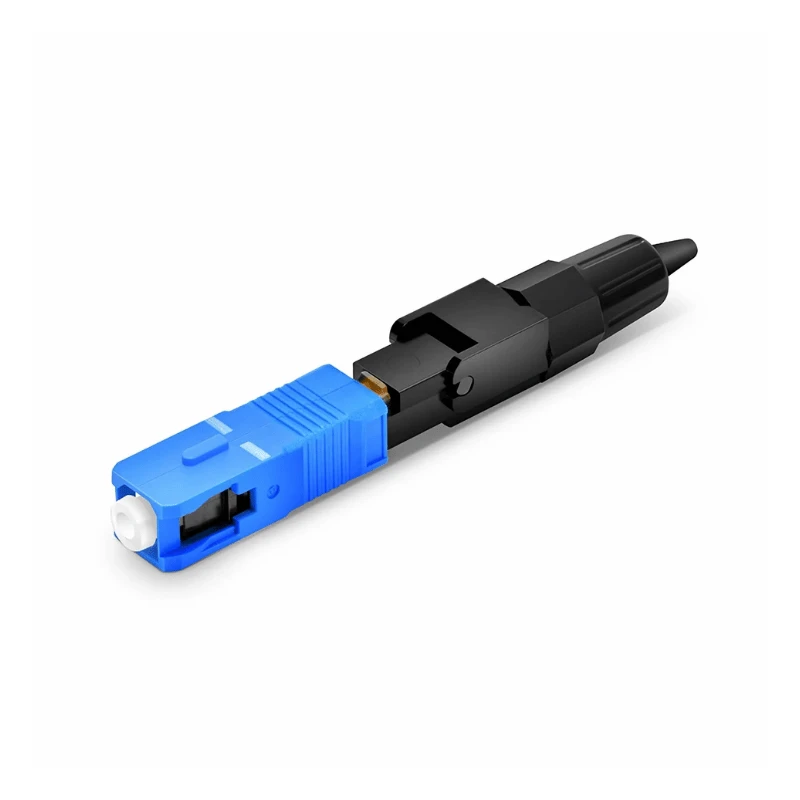

Konektor SC UPC za optični kabel je tovarniško-sestavljen konektor SC, zasnovan za eno-zaključevanje in medsebojno povezovanje kabla z optičnimi vlakni. Uporablja 2,5-milimetrsko keramično obročko in potisno-sklopno strukturo za stabilno spajanje z združljivimi adapterji SC. Standardna konfiguracija je primerna za 9/125 μm eno-optično vlakno in 2,0 mm kabel, z drugimi premeri kablov in konfiguracijami sestavov, ki so na voljo za zahteve projekta.
Specifikacije priključka
|
Parameter |
Standardna specifikacija |
|
Vrsta priključka |
SC UPC |
|
Način vlaken |
Enojni-način |
|
Velikost vlaken |
9/125 μm |
|
poljski tip |
UPC |
|
Ferrule |
2,5 mm cirkonijeva keramika |
|
Konfiguracija |
Simpleks |
|
Premer kabla |
2,0 mm |
|
Vstavljena izguba |
Manjši ali enak 0,30 dB |
|
Povratna izguba |
Večji ali enak 50 dB |
|
Delovna valovna dolžina |
1310/1550 nm |
|
Delovna temperatura |
-40 stopinj do +75 stopinj |
|
Temperatura shranjevanja |
-40 stopinj do +85 stopinj |
|
Trajnost parjenja |
Večji ali enak 500 ciklom |
|
Ohišje |
Visok{0}}polimer |
Struktura in zasnova priključka
Konektor je sestavljen iz cirkonijevega keramičnega obroča, ohišja konektorja, komponent za poravnavo in -zaščitnega nastavka. 2,5-milimetrski obroček zagotavlja standardiziran vmesnik SC, medtem ko potisni-povlečni spojni mehanizem omogoča preprosto namestitev in odstranitev iz adapterjev SC.
Končna stran UPC je polirana, da zagotovi fizični stik med površinami parnih vlaken in nadzoruje optični odboj. Ohišje konektorja ščiti strukturo notranje poravnave, medtem ko -zaščitni nastavek zmanjša mehansko obremenitev na prehodu med kablom-in-konektorjem.
Združljivost z vlakni in kabli
Standardna različica je zasnovana za 9/125 μm eno-optično vlakno, vključno z aplikacijami tipa OS2-. Za sestave, ki uporabljajo op-neobčutljiva vlakna, je združljivost mogoče določiti tudi glede na veljavno kategorijo vlaken ITU-T. ITU-T G.657 pokriva-izgube-neobčutljiva enomodna-optična vlakna in kable, ki se uporabljajo predvsem pri dostopu in napeljavah z visoko gostoto.
Priključek je treba izbrati glede na način vlaken, premer kabla, vmesnik adapterja, vrsto laka in okolje uporabe.
Aplikacije
Telekomunikacijska omrežja:Medsebojno povezovanje opreme, razdelilniki in prenosne povezave
Ftth/fttx:Optične distribucijske in optične-povezave na strani naročnika
Podatkovni centri:Krpanje in povezljivost opreme, kjer so določeni vmesniki sc
Podjetniška omrežja:Hrbtenica in povezave-do-gradbenih vlaken
Catv in oddaja:Distribucija optičnega signala in povezovanje opreme
Industrijska omrežja:Optične povezave v avtomatskih in komunikacijskih sistemih, kjer so okoljske specifikacije ustrezne
Vmesnik sc push{0}}pull je še posebej praktičen za aplikacije, ki zahtevajo pogosto nameščanje in odstranjevanje priključkov.
Prilagoditev / OEM
Za OEM in projektna naročila je mogoče konektor konfigurirati glede na zahteve, vključno z:
Konfiguracija SC UPC simplex ali duplex
0,9 mm, 2,0 mm, 3,0 mm ali določen premer kabla
OS1/OS2 eno-modno ali določeno večmodno vlakno
PVC, LSZH ali drug določen plašč kabla
Standardna ali prilagojena dolžina kabla
Barva priključka in prtljažnika
Barva priključka in prtljažnika
Za serijsko proizvodnjo je treba veljavno risbo, optične specifikacije, konstrukcijo kabla, zahteve glede tolerance in inšpekcijska merila potrditi pred množično proizvodnjo.
Pregled in testiranje
Vsako proizvodno serijo je treba pred odpremo preveriti glede na odobreno specifikacijo izdelka. Ključni predmeti pregleda vključujejo:
Kon-čelni pregled:Umazanija, praske, ostružki in napake pri poliranju
Testiranje vstavljene izgube:Preverjanje glede na navedeno največjo vrednost
Test povratne izgube:Preverjanje zmogljivosti upc back{0}}refleksije
Obroč in pregled dimenzij:Kritični vmesnik in dimenzije sklopa
Pregled sklopa kabla--priključka:Stanje prtljažnika, ohišja, stiskanja in{0}}razbremenitve
Parjenje/testiranje vzdržljivosti:Preverjanje delovanja konektorja po ponovnem spajanju, kjer je to potrebno
Okoljsko testiranje:Testiranje temperature ali vlažnosti, če to zahteva specifikacija projekta
Za naročila proizvajalca originalne opreme je mogoče določiti dodatne mehanske, okoljske ali optične preskuse glede na kupčevo veljavno specifikacijo ali preskusni standard. Mere vmesnika priključka je treba nadzorovati v skladu z veljavnimi zahtevami družine IEC 61754-4 SC.
pogosta vprašanja
V: Ali lahko zagotovite vzorce pred množičnim naročilom?
O: Da. Vzorci se lahko zagotovijo za kvalifikacijo pred množično proizvodnjo. Specifikacije vzorcev je treba potrditi vnaprej, vključno s konfiguracijo konektorja, zgradbo vlaken, dolžino kabla in zahtevami za označevanje.
V: Kakšen je tipičen čas dostave za množična naročila?
O: Čas dostave naročila je 7–14 dni za obdelavo in 20–30 dni za pošiljanje. Dejanski datum prihoda je odvisen od cilja, načina pošiljanja in carinjenja. Za nujna ali velika-naročila je treba razpored dostave potrditi pred oddajo naročila.
V: Kateri pogoji pošiljanja in dostave so na voljo za mednarodna naročila?
O: Naročila je mogoče poslati pod pogoji EXW, DAP ali DDP, odvisno od cilja in zahtev naročila. EXW je primeren, ko kupec poskrbi za prevoz, DAP/DDP pa lahko poenostavi dostavo od vrat-do-vrat. Veljavni način pošiljanja in Incoterm je treba potrditi, ko zahtevate ponudbo.
V: Kako so konektorji SC UPC pakirani za izvoz?
O: Standardni sklopi so zapakirani v zaščitne PE vrečke ali kartone, z dodatno ločitvijo ali oblazinjenjem, ki se uporablja za preprečevanje kontaminacije konektorja, deformacije kabla in mehanskih poškodb med transportom.
V: Ali lahko zagotovite dokumentacijo za pregled kakovosti in nadzor vhodnega blaga?
O: Da. Standardna dobavna dokumentacija lahko vključuje specifikacije izdelka, embalažne liste in zapisnike o pregledih. Poročila o inšpekcijskih pregledih, potrdila o skladnosti ali druge dokumente o kakovosti je mogoče urediti, če je navedeno v naročilnici.
V: Ali je mogoče SC UPC konektorje dobaviti tako za povezovalne kable kot za sklope s pletenicami?
O: Da. Konektor je mogoče dobaviti kot del vnaprej-končanih sklopov vlaken, vključno s konfiguracijami povezovalnih kablov in pletenic, pod pogojem, da sta pred proizvodnjo potrjena zahtevana konstrukcija kabla in ureditev zaključkov.
V: Ali lahko dobavite SC APC namesto SC UPC?
O: SC APC je drugačna polirana konfiguracija in je ne bi smeli nadomestiti s SC UPC brez potrditve sistemskih zahtev. Če je potreben zaključek APC, je treba to posebej navesti v naročilnici, tako da sta priključek in parni vmesnik dobavljena kot združljiva konfiguracija.
V: Ali lahko podprete pregled tretje-stranke pred pošiljanjem?
O: Da. Pred odpremo se lahko dogovori-pregled tretje osebe, če to zahteva kupec ali projekt. O obsegu pregleda, metodi vzorčenja, merilih sprejemljivosti in stroških pregleda se je treba dogovoriti pred proizvodnjo ali pošiljanjem.
