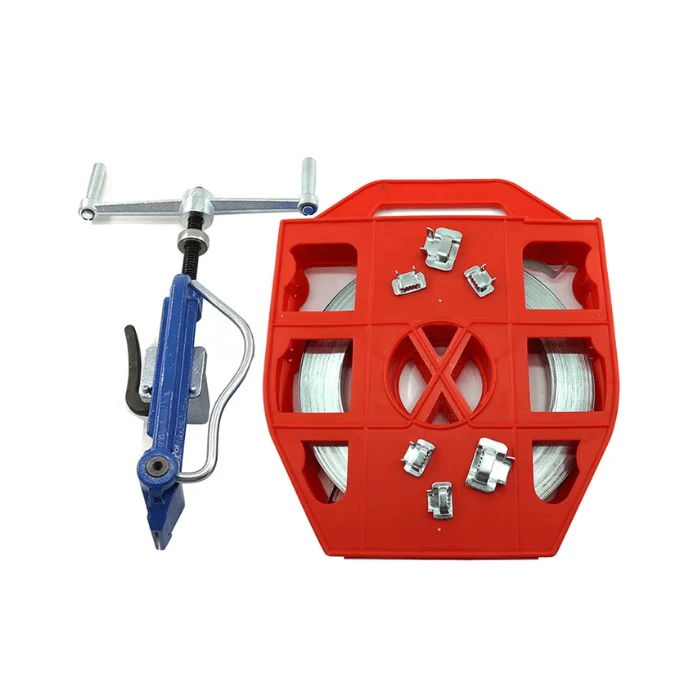

Standardno orodje za napenjanje je ročno orodje za napenjanje, zasnovano za namestitev trakov iz nerjavečega jekla in drugih kovinskih trakov okoli drogov, kablov, nosilcev, znakov in strojne opreme. Njegova-kovana konstrukcija združuje napenjalni mehanizem, vzmetno-prijemalo in vgrajen-rezalnik v enem ročnem orodju. Orodje je primerno za pritrjevanje telekomunikacijske, optične, komunalne, komunalne in splošne infrastrukture, kjer sta potrebna nadzorovana napetost traku in varna povezava z zaponko.
Specifikacije orodja
|
Parameter |
Specifikacija |
|
Vrsta orodja |
Ročno orodje za trakove |
|
Združljiva pasovna širina |
1/4"–3/4" (6,35–19,05 mm) |
|
Združljiva debelina traku |
0,015"–0,030" (0,38–0,76 mm) |
|
Največja napetost |
2400 lbf (10,68 kN) |
|
Dolžina orodja |
10" (254 mm) |
|
Teža orodja |
4,0 lbs (1,8 kg) |
|
Delovna temperatura orodja |
-40 stopinj F do 150 stopinj F (-40 stopinj do 65 stopinj) |
|
Delovanje |
Priročnik |
|
Končaj |
Modri epoksi praškasti premaz |
Struktura orodja in princip delovanja
Orodje uporablja mehanski napenjalni sistem za zategovanje kovinskega traku okoli obdelovanca, preden je zaponka pritrjena.
Kovano ohišje-orodja:Zagotavlja glavno{0}}nosilno strukturo za ročno napenjanje.
Napenjalni mehanizem:Pretvori vrtenje ročaja v nadzorovano napetost traku.
Vzmetno-prijemalo:Drži trak med napenjanjem in pomaga ohranjati položaj pasu.
Nos orodja in prijemalni blok:Vodite in držite trak med napenjanjem in oblikovanjem zaponke.
Mehanizem prevračanja:Po uporabi napetosti tvori pasovno povezavo okoli zaponke.
Integriran rezalnik:Po vzpostavitvi povezave odstrani odvečni trak.
Načelo delovanja temelji na treh mehanskih dejanjih: prijem traku, uporaba napetosti in oblikovanje povezave zaponke. Orodje ne dovaja energije ali toplote; vse operacije napenjanja in rezanja se izvajajo ročno.
Delovni postopek
Izberite pas in zaponko:Potrdite, da so širina pasu, debelina, material in zaponka združljivi z orodjem in aplikacijo.
Ovijte trak:Trak napeljite okoli palice, nosilca kabla, nosilca ali drugega obdelovanca in ga napeljite skozi zaponko v skladu z zasnovo zaponke.
Postavite orodje:Vstavite trak v prijemalno območje orodja, pri tem pa držite zaponko v pravilnem položaju.
Uporabite napetost:Upravljajte napenjalni mehanizem, dokler trak ne doseže zahtevane napetosti namestitve.
Oblikujte povezavo:Zavrtite orodje čez zaponko, medtem ko nadzirate napenjalni mehanizem, da ohranite položaj traku.
Odrežite presežek:Z integriranim rezalnikom odstranite preostali del traku.
Dokončajte zaponko:Zavarujte zaponko v skladu z njenimi posebnimi zahtevami glede zasnove in namestitve.
Za dosledno zapenjanje mora trak med napenjanjem in prevračanjem ostati pravilno poravnan z zaponko. Zahtevana napetost in način zapiranja-zaponke morata slediti veljavni specifikaciji sistema povezovanja.
Združljivi trakovi in zaponke
Orodje je zasnovano za lepljenje kovinskih trakov v določenem obsegu dimenzij. Tipične možnosti iz nerjavečega jekla vključujejo 201, 304 in 316, z izbiro materiala na podlagi izpostavljenosti koroziji in projektnih zahtev.
Združljivi sistemi zaponk lahko vključujejo:
U-Lokt zaponke:Tradicionalna zasnova zaponke za ročno vezanje.
Zaponke Tru-Lokt:Zasnova zaponke, razvita za združljive sisteme ročnega povezovanja in vizualno potrditev premikanja-krila zaponke med namestitvijo.
Druge združljive zaponke iz nerjavečega jekla:Ujemati se mora z izbrano širino traku in upoštevati veljavne zahteve za namestitev.
Aplikacije
Namestitev optičnega kabla
Pritrditev kabelskih nosilcev, sponk in podporne opreme na stebre.
01
Zračna telekomunikacijska infrastruktura
Nameščanje strojne-kabelske opreme na drogove in druge strukture.
02
Komunalni in komunalni projekti
Montažni znaki, komunikacijska oprema in druga -strojna oprema za stebre.
03
Industrijsko pritrjevanje
Pritrjevanje cevi, cevi, nosilcev in opreme s kovinskimi trakovi.
04
Zunanja infrastruktura
Aplikacije, ki zahtevajo zapenjanje-in-zaponke iz nerjavečega jekla.
05
Inšpekcija kakovosti
Kontrola kakovosti mora zajemati vhodne komponente in uspešnost-končnega orodja. Priporočeni predmeti pregleda vključujejo:
Dimenzijski pregled:Dolžina orodja, kritične parne mere in združljivost trakov.
Funkcionalni pregled:Nemoteno delovanje napenjalnega ročaja, prijemala, rezila in mehanizma za prevračanje.
Učinkovitost napetosti:Preverjanje, ali orodje dosega določeno območje napetosti brez nenormalnega zdrsa ali mehanske deformacije.
Pregled rezanja:Prepričajte se, da rezalnik ustreza določeni največji debelini traku in naredi čist rez.
Pregled površine:Preverite celovitost premaza, izpostavljeno kovino, korozijo, robove in druge vidne napake.
Pregled montaže:Preverite pritrdilne elemente, gibljive komponente, zadrževanje ročajev in splošno mehansko celovitost.
pogosta vprašanja
V: Ali lahko naročim vzorce, preden oddam množično naročilo?
O: Da. Na voljo so vzorčna naročila za ocenjevanje izdelkov, testiranje združljivosti in kvalifikacijo distributerja. Količina vzorca, cena in stroški pošiljanja se lahko potrdijo glede na predvideno uporabo.
V: Kateri plačilni pogoji so na voljo?
O: Običajno sprejemamo T/T, L/C, PayPal in kreditno kartico. Če potrebujete drugo plačilno sredstvo ali imate posebne plačilne pogoje, se o njih lahko pogovorite pred potrditvijo naročila.
V: Ali je lahko orodje opremljeno z ustreznim trakom in zaponkami?
O: Da. Orodje je mogoče dobaviti kot del celotnega paketa povezovanja, vključno s trakom iz nerjavečega jekla in združljivimi zaponkami.
V: Ali je orodje mogoče dobaviti z zasebno oznako?
O: Da. Dobava OEM/zasebnih-oznak lahko vključuje označevanje logotipa, oznake izdelkov, zahteve glede barv in prilagojeno embalažo. Umetniško delo in specifikacije za označevanje je treba odobriti pred masovno proizvodnjo.
V: Kako naj bo orodje shranjeno, ko ni v uporabi?
O: Orodje hranite v suhem, čistem okolju in zaščitite napenjalne in rezalne mehanizme pred vlago, prahom in udarci. Za dolgoročno-shranjevanje rahlo namažite ustrezne gibljive dele v skladu z navodili za vzdrževanje.
V: Ali so na voljo nadomestni deli?
O: Nadomestni deli se lahko dobavijo za sestavne dele, ki jih je mogoče običajno servisirati, kot so rezilo, prijemalo, napenjalne komponente in drugi mehanski deli, odvisno od modela in razpoložljivosti. Pri naročanju za dolgoročne-projekte je treba navesti zahteve glede rezervnih-delov.
V: Katere dokumente lahko priložite naročilu?
O: Tipična komercialna dokumentacija vključuje komercialni račun, pakirnico in dokumente o pošiljanju. Risbe izdelkov, zapisniki inšpekcijskih pregledov, material-povezani dokumenti ali druga tehnična dokumentacija se lahko zagotovijo, če to zahteva projekt ali specifikacija nakupa.
V: Kako naj določim orodje, ko zahtevam ponudbo?
O: Navedite zahtevano količino, ciljno uporabo, prednostni sistem trakov in zaponk, zahteve OEM ali zasebne-oznake, zahteve glede pakiranja, ciljno državo in zahtevani trgovinski izraz. Te informacije omogočajo, da ponudba zajema pravilno konfiguracijo izdelka, pakiranje in dostavo.
