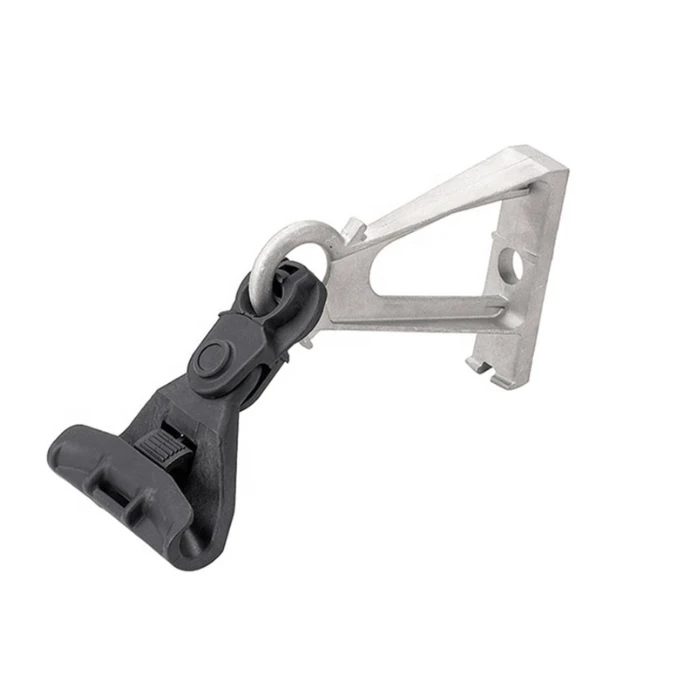

Objemka za optične kable je zasnovana za podporo in pritrditev zračnih optičnih kablov na vmesnih stebrih, stolpih ali strukturah prečnih-krakov. Sklop objemke združuje nosilno-ohišje, kabelski-kontaktni vložek ali predoblikovane oklepne palice in pritrdilno opremo za porazdelitev mehanske obremenitve ob omejevanju čezmernega pritiska na kabelski plašč.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Veljavne vrste kablov |
ADSS, slika-8, okrogli samonosni, izbrani kabli FTTH |
|
Premer kabla |
Ø6–20 mm; drugi obsegi so na voljo po meri |
|
Tipična nazivna mehanska obremenitev |
10–30 kN za standardne modele; ojačane konfiguracije do 100 kN |
|
Veljavni razpon |
Do 400 m za standardne konfiguracije |
|
Konfiguracija linije |
Ravne poti in zmerni odklonski koti |
|
Ohišje |
Lita aluminijeva zlitina ali določena kovinska konstrukcija |
|
Kontaktni material-kabla |
EPDM ali drug elastomer,-odporen na UV/vremenske vplive |
|
Oklepne palice |
Pocinkano jeklo ali jeklo-platirano z aluminijem, odvisno od konfiguracije |
|
Strojna oprema |
304/316 nerjavno ali pocinkano jeklo |
|
Delovna temperatura |
Običajno -40 stopinj do +65 stopinj |
|
Površinska zaščita |
Anodizacija, galvanizacija ali druga določena zaščita pred korozijo |
|
Teža |
Približno 0,45–2,8 kg, odvisno od modela |
Mehanska zasnova in združljivost kablov
Obešalna objemka je zasnovana tako, da ohranja položaj kabla, hkrati pa širi podporno silo po kontaktnem območju kabla. Pri konfiguracijah, ki uporabljajo predhodno oblikovane vijačne oklepne palice, se palice prilagodijo površini kabla in porazdelijo mehanske obremenitve vzdolž daljše kontaktne dolžine, kar zmanjša lokalno obremenitev zunanjega plašča.
EPDM ali enakovreden elastomerni vložek lahko zagotovi dodatno blaženje in trenje med kablom in telesom sponke. To je še posebej pomembno za zračne poti, ki so izpostavljene-gibanju zaradi vetra in temperaturnim spremembam.
Premer kabla se mora ujemati z navedenim obsegom sponk. Objemke ne smete izbrati samo glede na nominalno vrsto kabla; dejanski končni zunanji premer in obremenitev namestitve je treba preveriti glede na specifikacijo modela.
Aplikacije
Objemna objemka se uporablja za nadzemno postavitev optičnega kabla v:
- Zračna omrežja FTTH in FTTx
- ADSS dostopovna in hrbtenična omrežja
- Telekomunikacijski vodi na stebrih
- Podeželska in urbana širokopasovna infrastruktura
- Kampus, industrijski park in zasebna komunikacijska omrežja
- Komunikacijski sistemi električnega omrežja, ki uporabljajo združljiv-samonosni optični kabel
- Prometne in infrastrukturne komunikacijske poti
Način namestitve
Objemko je mogoče namestiti na stebre, stolpe ali prečne-roke z uporabo združljivih vijakov za drogove, trakov iz nerjavečega jekla, J-kavljev, U-oblikovanih sponk ali namenskih montažnih nosilcev, odvisno od izbrane konfiguracije strojne opreme.
Za standardne aplikacije vzmetenja:
Preverite dejanski zunanji premer kabla in izbrano območje sponk.
Preverite razpon, kot trase, obremenitev vetra/ledu in zahtevano mehansko obremenitev.
Kabel pravilno namestite v ohišje objemke ali predoblikovanega vzmetenja.
Namestite objemko na določen drog, stolp ali nosilec.
Privijte pritrdilno opremo v skladu s predpisanim navorom.
Preverite, ali je kabel varno podprt brez pretiranega stiskanja, deformacije plašča ali ostrega upogiba.
Prilagoditev / OEM
Konfiguracije OEM so na voljo glede na premer kabla, konstrukcijo kabla, zahtevan razpon, mehansko obremenitev, dolžino oklepne-palice, montažni vmesnik in strukturo namestitve.
Prilagajanje lahko vključuje tudi:
- Mere in geometrija telesa sponke
- Predoblikovana dolžina palice in material
- Montažni nosilci in strojna oprema
- Komponente iz-nerjavečega jekla ali pocinkane komponente
- Oznake in identifikacija izdelkov
- Pakiranje in označevanje strank
Za oceno RFQ morajo kupci navesti vrsto kabla, dejanski zunanji premer, tipičen razpon, največji razpon, kot linije, strukturo namestitve in okoljske pogoje.
Pregled in testiranje
Tipični pregledi vključujejo:
- Združljivost premera kabla in pregled dimenzij
- Vizualni in{0}}končni pregled površin
- Preverjanje materiala in prevleke
- Preizkušanje mehanske obremenitve/-obremenitve
- Preizkušanje zdrsa ali{0}}držalne sile
- Pregled prileganja in pritrditve strojne opreme
- Preizkušanje-odpornosti proti koroziji, kjer je navedeno
- Preizkušanje odpornosti polimernih komponent- na UV in okolje
Inšpekcijska poročila in dokumentacija o skladnosti se lahko dobavijo v skladu z zahtevami projekta.
pogosta vprašanja
V: Ali se lahko obesna objemka uporablja za-namestitve ADSS z dolgim razponom?
O: Da. Standardne konfiguracije so namenjene za navadne zračne razpone, medtem ko lahko instalacije ADSS z dolgim-razponom zahtevajo ojačane ali dvojne sklope vzmetenja. Izbira mora temeljiti na največjem razponu in izračunani obremenitvi okolja.
V: Ali lahko zagotovite vzorce pred množičnim naročilom?
O: Da. Vzorce je mogoče urediti za oceno dimenzij, prileganje-kabel in namestitev pred množično proizvodnjo. Stroški vzorcev in prevoza so običajno potrjeni glede na zahtevani model in količino.
V: Katerim standardom je lahko v skladu z obesno objemko?
O: Veljavne zahteve so odvisne od kabelskega sistema in ciljnega trga. IEC, EN, ASTM in tehnične specifikacije-za stranke je mogoče pregledati, kadar je to primerno. Zahtevani standard ali specifikacijo projekta je treba navesti pred ponudbo.
V: Kakšna embalaža se uporablja za množična naročila?
O: Standardni izdelki so običajno pakirani v kartone z zaščitno notranjo embalažo, nato pa so nameščeni na palete, ko je to potrebno za izvozno ravnanje. Za veleprodajna naročila so na voljo prilagojene oznake kartona, oznake izdelkov, količine in načini pakiranja.
V: Kakšna je MOQ za obesne objemke?
O: Praktična MOQ za standardna komercialna naročila je 500 kosov na model. O mešanih modelih ali prilagojenih konfiguracijah je mogoče razpravljati ločeno glede na proizvodne zahteve.
V: Kakšen je tipičen dobavni rok za množično naročilo?
O: Za standardne modele je tipični čas obdelave 7–14 dni po specifikaciji in potrditvi naročila. Izdelki po meri lahko zahtevajo dodatno orodje ali čas izdelave, kar bo potrjeno pred oddajo naročila.
V: Katere plačilne pogoje sprejemate?
O: Običajno sprejemamo T/T, L/C, PayPal in kreditno kartico. O drugih plačilnih pogojih se lahko dogovorimo glede na vrednost naročila, zahteve strank in pogoje sodelovanja.
V: Katere možnosti pošiljanja in izvoza so na voljo?
O: Naročila je mogoče urediti po morju, zraku ali hitri dostavi, odvisno od količine, nujnosti in cilja. Običajni trgovinski pogoji vključujejo EXW, DAP in DDP, pri čemer je končni dogovor o pošiljanju potrjen glede na naročilo in destinacijo.
