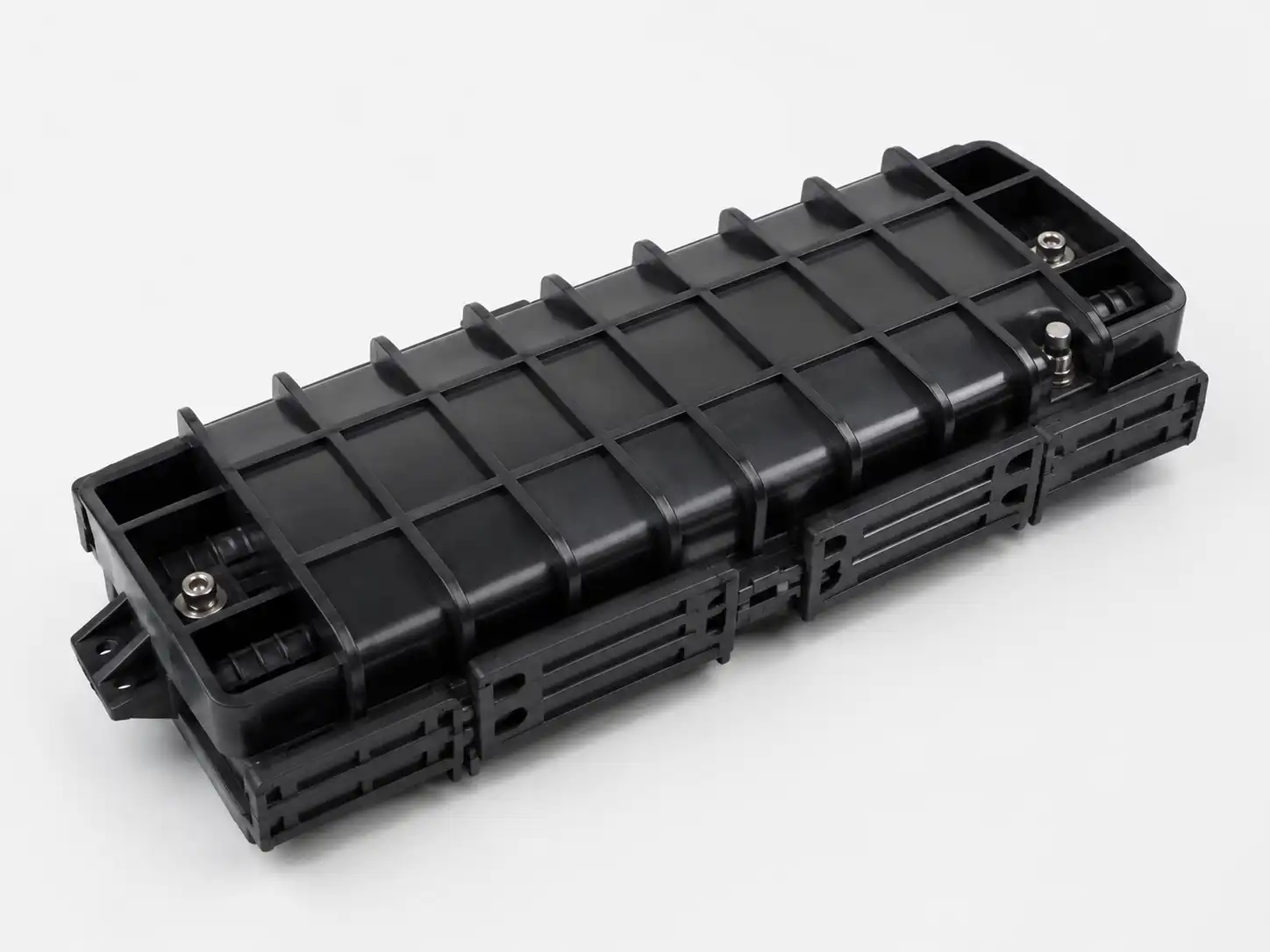

12-jedrni vodoravni spoj z optičnimi vlakni je kompaktno zunanje ohišje za zaščito in organiziranje do 12 enojnih-splinov vlaken v FTTH in zunaj-elektranskih omrežij. Njegova horizontalna inline struktura je primerna za stiskanje kabelskih spojk, razvejevalnih mest in popravil, kjer sta prostor in zmogljivost spajanja omejena. Zapiralo uporablja -mehansko tesnjenje, ki ga je mogoče ponovno vnesti, in nastavljive kabelske vhode za praktično vzdrževanje na terenu.
Tehnične specifikacije
|
Specifikacija |
Podrobnosti |
|
Vrsta izdelka |
Zapiralo za spoj z 12 vodoravnimi optičnimi vlakni |
|
Vrsta zapiranja |
Vodoravno / v vrstici |
|
Največja zmogljivost spajanja |
12 enojnih-spojnih vlaken |
|
Spojni pladenj |
1 × 12F pladenj |
|
Kabelska vrata |
2 ali 4 vrata; 1-in/1-out ali 2-in/2-out |
|
Premer kabla |
Običajno Ø5–13 mm,-odvisno od konfiguracije |
|
Material ohišja |
UV{0}}odporna inženirska plastika; Možnosti PC/ABS/PP |
|
Metoda tesnjenja |
Po-mehansko tesnjenje, ki ga je mogoče ponovno vnesti |
|
Ocena zaščite |
Zasnova z oznako IP68 |
|
Delovna temperatura |
−40 stopinj do +65 stopinj |
|
Standardna barva |
Črna |
Upravljanje strukture in vlaken
Zapiralo združuje zaščitno ohišje, tesnilni sistem, komponente za-vhod kabla, pladenj za spajanje,-območje za napeljavo vlaken in pritrdilne točke za-trdnost-kabla. Pladenj za spajanje 12F ohranja spojne tulke in ohlapnost vlaken organizirane, hkrati pa ohranja nadzorovano usmerjanje vlaken. Zadrževanje kabla izolira zunanje vlečne sile od območja spoja, kar zmanjšuje mehansko obremenitev med namestitvijo in servisiranjem.
Mehanska -struktura, ki jo je mogoče ponovno vnesti, tehnikom omogoča, da odprejo ohišje za pregled, popravilo ali spremembo omrežja, ne da bi morali zamenjati celotno zaporo.
Združljivost kablov in namestitev
Pred naročilom potrdite število vlaken, zunanji premer kabla, količino-vhoda kabla, konstrukcijo kabla, vrsto trdnosti-člena in zahtevan način namestitve. Ti parametri določajo ustrezno konfiguracijo vrat in tesnil.
Zapiralo je mogoče dobaviti za zračno, stensko/-montažo, kanale, ročne/jaške, podzemne in-direktne zakopane aplikacije, z zahtevanimi dodatki za montažo in tesnjenje. Med namestitvijo je treba kabelske plašče in trdnostne elemente varno pritrditi pred napeljavo vlaken in ohraniti je treba minimalni polmer krivine, ki ga določi proizvajalec.
Aplikacije
Tipične aplikacije vključujejo:
Padec FTTH in distribucijsko spajanje na kompaktnih{0}}robnih točkah omrežja
Kabelske spojke,-vgrajene v zrak in steber, kjer je prostor omejen
Instalacije kanalov in ročnih odprtin, ki zahtevajo zaščiteno inline spajanje
Točke za popravilo kablov po poškodbi poti ali vzdrževanju
Podružnične povezave v podeželskih širokopasovnih omrežjih in omrežjih zadnje{0}}milje
Zunanje-stenske spojne točke v bližini zgradb in dostopnih vozlišč
OEM/ODM in dobava
DIMI podpira označevanje z logotipom OEM, embalažo po meri, barvo ohišja, konfiguracijo kabel-vrat in komplete dodatne opreme. Pri projektnih naročilih lahko inženirji pred proizvodnjo pregledajo število vlaken, premer kabla, okolje namestitve in zahteve glede blagovne znamke. Vzorci se lahko dobavijo za oceno izdelka in odobritev projekta.
Inšpekcija kakovosti in dokumentacija
Kontrola kakovosti zajema vhodni pregled materiala,-preverjanje sestavljanja v procesu, tesnjenje in mehansko preverjanje, pregled končnega-izdelka in pregled-izvozne embalaže. Veljavno testiranje izdelkov lahko vključuje tesnjenje IP68, natezno trdnost in zadrževanje kabla, udarce, zmečkanine, upogibanje, temperaturne cikle, UV-staranje in-preskušanje solnega pršenja za ustrezne kovinske komponente.
Podatkovne liste, inšpekcijske zapise in uporabna poročila o preskusih je mogoče zagotoviti za oceno projekta. Proizvodni sistem DIMI vključuje certifikate upravljanja kakovosti ISO 9001:2015 in TL-9000.
Naročanje in logistika
MOQ
100 kosov za standardna množična naročila; vzorčna naročila, ki so na voljo za oceno.
01
Obdelava
Običajno 7–14 delovnih dni po specifikaciji in potrditvi naročila.
02
Pošiljanje
Običajno 20–30 dni po morju, zraku ali hitrem prevozu, odvisno od cilja in načina pošiljanja.
03
Pakiranje
Individualna zaščitna embalaža in izvozni kartoni; za projektna naročila na voljo paletizacija in označevanje po meri.
04
Plačilo
T/T ali L/C se lahko uporablja za standardna B2B naročila; druge dogovore je mogoče potrditi za kvalificirane projekte.
05
pogosta vprašanja
V: Ali je zapiralo mogoče dobaviti kot celoten namestitveni komplet?
O: Da. Celoten komplet lahko vključuje pladenj za spajanje, tesnilne komponente, pritrdilne-dele za kable, zaščitne tulce za spoje in potrebne dodatke za montažo. Natančen seznam materialov mora biti naveden v ponudbi, da se izognete neskladju dodatne opreme.
V: Ali lahko ustrezate obstoječemu zapiralu ali konkurenčnemu modelu?
O: Da. Za nadomestne ali zasebne-založbe lahko kupci zagotovijo obstoječi vzorec, risbo, fotografije ali številko modela. DIMI lahko pregleda mehansko konfiguracijo in razvije ustrezno ali enakovredno različico OEM, kjer je to tehnično izvedljivo.
V: Katere informacije mora vsebovati RFQ?
O: Navedite zahtevano količino, namembno državo, model kabla, pričakovano letno ali projektno količino, zahteve glede pakiranja in vse potrebne inšpekcijske ali certifikacijske dokumente. Za ne-standardne projekte priporočamo podatkovni list kabla ali obstoječi vzorec zapirala.
V: Ali lahko podprete postopna ali ponovljena projektna naročila?
O: Da. Projektne-temelječe in ponavljajoče se dobavne programe je mogoče urediti z načrtovanjem proizvodnje na podlagi predvidene količine, stabilnosti specifikacij in zahtevanih datumov dobave.
V: Kateri dokumenti lahko spremljajo pošiljko v razsutem stanju?
O: Odvisno od naročila lahko dokumentacija vključuje komercialni račun, embalažni list, potrdilo o poreklu, podatkovni list izdelka, inšpekcijske zapise in ustrezna poročila o preskusih. Pred potrditvijo naročila je treba zahtevati-specifično dokumentacijo za projekt.
V: Ali je mogoče zapiralo naročiti v različnih konfiguracijah v okviru enega projekta?
O: Da. Če projekt zahteva več različic, je mogoče določiti različne razporeditve vrat, konfiguracije-kabelskih vhodov, barve in komplete dodatne opreme. Vsako konfiguracijo je treba potrditi in dokumentirati pred masovno proizvodnjo.
V: Ali je mogoče organizirati-inšpekcijo tretje osebe?
O: Da. In-inšpekcijo tretje osebe je mogoče uskladiti, če to zahteva naročnik ali projektna pogodba. Pred proizvodnjo se je treba dogovoriti o obsegu pregleda, metodi vzorčenja, zahtevah glede testiranja in inšpekcijski agenciji.
V: Ali je mogoče podpreti nujna naročila?
O: Pospešeno proizvodnjo je mogoče ovrednotiti glede na trenutno zmogljivost, razpoložljivost materiala, količino naročila in konfiguracijo. Kupci morajo navesti zahtevani datum dobave, ko zahtevajo ponudbo, da je mogoče skupaj pregledati možnosti proizvodnje in pošiljanja.
