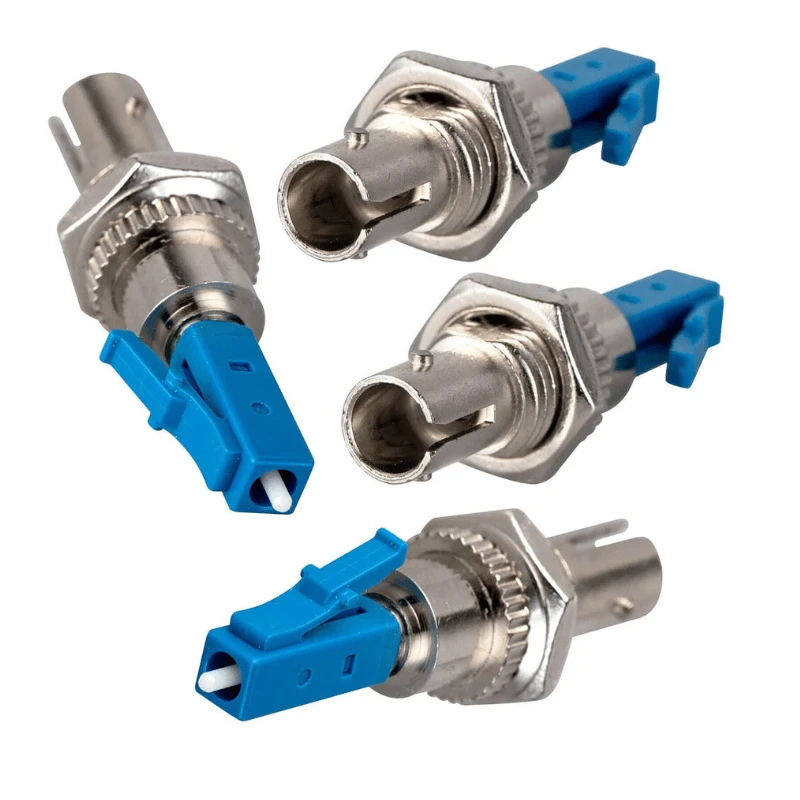

Adapter za kabel z optičnimi vlakni LC v ST je hibridni adapter za optična vlakna, zasnovan za povezavo LC-zaključenih vlaken z ST-zaključenimi vlakni brez ponovne-zaključitve obstoječih kablov. Uporablja komponente za natančno poravnavo za vzdrževanje stabilne sklopitve vlaken, primerne za enomodna in večmodna omrežja.
Specifikacije adapterja
|
Parameter |
Specifikacija |
|
Vrsta adapterja |
Hibridni adapter LC v ST |
|
LC vmesnik |
LC ženska |
|
ST vmesnik |
ST ženska |
|
LC obroček |
1,25 mm |
|
ST Ferrula |
2,5 mm |
|
Vrsta vlaken |
enomodni OS2; Večmodni OM1/OM2/OM3/OM4 |
|
poljski tip |
UPC; APC je na voljo za ustrezne konfiguracije |
|
Poravnalni rokav |
Cirkonijeva keramika |
|
Vstavljena izguba |
značilno manj kot ali enako 0,3 dB; Manjši ali enak največ 0,5 dB. |
|
Povratna izguba |
večji ali enak 45 dB UPC; Večji ali enak 60 dB APC |
|
Ponovljivost |
Manjši ali enak 0,1 dB |
|
Trajnost parjenja |
Večji ali enak 500 ciklom |
|
Ohišje |
Visoko{0}}trdna plastika; kovinsko ohišje po izbiri |
|
Montaža |
Montaža-na ploščo |
|
Delovna temperatura |
-25 stopinj do +70 stopinj |
|
Konfiguracija |
Simpleks; na voljo dvostranska montaža |
Združljivost priključkov
Adapter zagotavlja neposredno mehansko povezavo med priključki lc in st, zaradi česar je primeren, kadar oprema, povezovalne plošče ali nameščeni kabli uporabljajo različne vmesnike priključkov.
Lc stran:Združljiv s standardnimi priključki lc, ki uporabljajo 1,25 mm obroček.
St stran:Združljiv s standardnimi st konektorji, ki uporabljajo 2,5 mm obroč in bajonetno spojko.
enomodni:Podpira konfiguracije os2 9/125 μm z upc ali ustreznim poliranjem apc.
Več načinov:Podpira konfiguracije om1 62.5/125 μm in om2/om3/om4 50/125 μm.
Mešanje priključka:Adapter spremeni samo vmesnik konektorja; povezana vlakna morajo ostati usklajena z zahtevanim načinom prenosa in optičnim sistemom.
Struktura adapterja
Adapter je sestavljen iz stranskega vmesnika LC-, stranskega vmesnika ST-, tulca za natančno poravnavo, ohišja in strukture za namestitev.
Keramični tulec iz cirkonijevega oksida ohranja koncentričnost obroča med parjenjem, kar pomaga nadzorovati stransko neusklajenost in optično vstavljeno izgubo.
Standardno ohišje je iz-plastike visoke trdnosti za kompaktno namestitev na ploščo. Za opremo z različnimi mehanskimi zahtevami je mogoče določiti kovinsko ohišje, tip prirobnice, zaskočno zadrževanje, namestitev z navojem in druge ureditve odtisa.
Aplikacije
Migracija omrežja:Povezuje novo opremo na osnovi lc-z obstoječo st-terminirano optično infrastrukturo brez zamenjave celotne kabelske povezave.
Patch plošče in odf-ji:Zagotavlja mešano povezljivost lc/st v sistemih za distribucijo vlaken in zakrpanje.
Testna oprema:Vmesniki lc patch kabli s st vrati na optičnih testnih instrumentih in merilni opremi.
Telekomunikacijska omrežja:Podpira namestitve mešanih-priključkov med širitvijo omrežja ali zamenjavo opreme.
Podjetniška in kampusna omrežja:Primerno za staro infrastrukturo, ki še vedno deluje skupaj z opremo, ki temelji na lc-.
Industrijski in instrumentacijski sistemi:Zagotavlja pretvorbo konektorja, kjer obstoječa optična oprema uporablja st vmesnike.
Hibridni adapterji se uporabljajo posebej za mešana-okolja priključkov in selitev opreme, kjer ponovna-prekinitev ni zaželena.
Prilagoditev / OEM
Kombinacije vmesnikov:Lc-st, lc-sc, lc-fc, sc-st in druge hibridne konfiguracije.
Način vlaken:Os2, om1, om2, om3 ali om4.
poljščina:Upc ali apc, kjer je mehansko in optično združljiv.
Ohišje:Plastika ali kovina; na voljo prilagojena barvna identifikacija.
Montaža:Prirobnica, navoj, zaskočni-ali odtis plošče,-ki ga določi stranka.
Konfiguracija:Simplex ali parni duplex aranžmaji.
Identifikacija:Logotip, številka dela, identifikacija priključka in druge oznake.
Pakiranje:Pakiranje v razsutem stanju, posamezne vreče, vnaprej-razvrščeni kompleti in pakiranje z-zasebnimi etiketami.
Kakovost in pregled
Kontrola kakovosti mora zajemati tako optično zmogljivost kot mehansko združljivost. Vsako proizvodno serijo je mogoče pregledati glede na dogovorjeno specifikacijo, pri čemer so ključni elementi pregleda, vključno z:
Vizualni in dimenzijski pregled ohišja in vmesnikov
Pregled LC/ST obroča in poravnave tulca
Merjenje vstavljene izgube
Merjenje povratne izgube za določene enomodne konfiguracije
Zamenljivost konektorjev in preverjanje parjenja
Testiranje vzdržljivosti parjenja
Pregled ohišja in montažne konstrukcije
Označevanje, preverjanje količine in pakiranja
Inšpekcijski zapisi se lahko zagotovijo v skladu z zahtevami projekta.
pogosta vprašanja
V: Ali adapter za namestitev potrebuje kakšno posebno orodje?
O: Običajno niso potrebna posebna orodja za optično zaključevanje. Adapter je zasnovan za mehansko spajanje konektorjev in namestitev na ploščo. Če je dobavljena montažna konstrukcija po meri, mora namestitev slediti ustrezni opremi ali načrtu plošče.
V: Ali je adapter mogoče uporabiti za notranje in zunanje optične sisteme?
O: Namenjen je predvsem za zaščitene namestitve v zaprtih prostorih,-prostorih z opremo, stojalih,-patch panelih in omarah. Za uporabo na prostem mora biti adapter nameščen v ustreznem ohišju, odpornem na vremenske vplive, namesto da bi bil neposredno izpostavljen dežju, prahu ali dolgotrajnim okoljskim razmeram.
V: Ali lahko naročim vzorce pred večjim nakupom?
O: Da. Vzorci se lahko dobavijo za konektorsko, dimenzijsko, montažno in optično oceno-zmogljivosti pred množično proizvodnjo. Vzorčne zahteve in stroške je mogoče potrditi glede na zahtevano konfiguracijo in količino.
V: Ali lahko dobavite adapterje glede na številko dela nameščenega-sistema?
O: Za tehnično primerjavo se lahko uporabi referenčna številka dela, vendar mora proizvodnja temeljiti na preverjenih dimenzijah in zahtevah glede zmogljivosti in ne samo na številki dela. Stranke lahko zagotovijo vzorce, risbe ali podatkovne liste za pregled združljivosti.
V: Kako so adapterji za optična vlakna pakirani za mednarodno pošiljanje?
O: Adapterji so običajno zaščiteni pred kontaminacijo in fizičnimi poškodbami med rokovanjem in transportom z notranjo embalažo in ustreznimi zunanjimi škatlami, izbranimi glede na količino naročila. Za naročila proizvajalcev originalne opreme in distributerjev je mogoče urediti posamezno ali prilagojeno pakiranje.
V: Kakšen je tipičen čas naročila?
O: Za standardna komercialna naročila je običajni čas obdelave 7–14 dni, čemur sledi približno 20–30 dni časa pošiljanja, odvisno od cilja in načina pošiljanja. Naročila po meri ali velike-količine je treba načrtovati ločeno po potrditvi specifikacije.
V: Kateri plačilni pogoji so na voljo za naročila?
O: Pogosti načini plačila vključujejo T/T, L/C, PayPal in kreditno kartico. Za kvalificirana naročila se lahko dogovorimo o drugih načinih plačila, pri čemer so končni pogoji potrjeni v ponudbi ali prodajni pogodbi.
