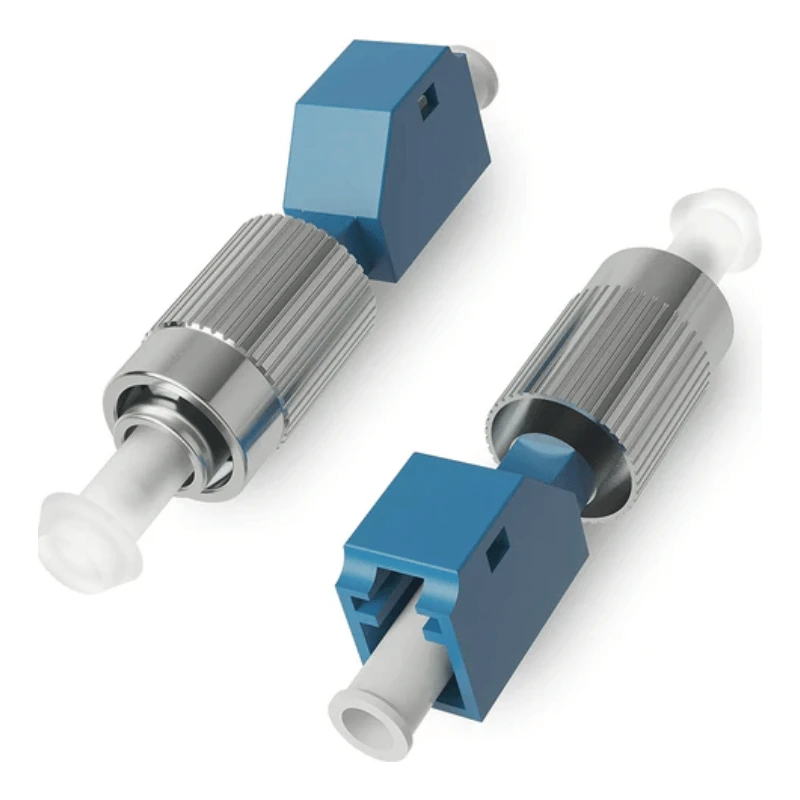

Adapterji za optična vlakna LC v FC so hibridni adapterji -za-ženski, zasnovani za povezavo optičnih komponent z zaključkom LC-in FC- brez ponovnega{4}}zaključevanja vlakna. Standardna konfiguracija je LC/UPC do FC/UPC, simpleks, enomodni OS2 9/125 μm, z natančnim cirkonijevim keramičnim tulcem za poravnavo. Za zahteve projekta je mogoče določiti različne vrste poliranja konektorjev, načine vlaken, materiale ohišij in konfiguracije namestitve.
Specifikacije adapterja
|
Parameter |
Standardna specifikacija |
||
|
Vrsta adapterja |
Hibridni adapter LC v FC |
||
|
Konfiguracija priključka |
LC/UPC v FC/UPC |
||
|
Spol |
Ženska-za-žensko |
||
|
Kanal |
Simpleks |
||
|
Način vlaken |
Enomodalni OS2 9/125 μm |
||
|
Poravnalni rokav |
Precizna cirkonijeva keramika |
||
|
Tipična vstavljena izguba |
Manjši ali enak 0,3 dB |
||
|
Povratna izguba |
Večji ali enak 50 dB, UPC |
||
|
Vzdržljivost |
Večje ali enako 500 ciklom parjenja |
||
|
Delovna temperatura |
-25 stopinj do +70 stopinj |
||
|
Temperatura shranjevanja |
-40 stopinj do +85 stopinj |
||
|
Montaža |
Montaža na ploščo |
||
|
Ohišje |
Inženirska plastika ali kovina |
||
|
Veljavni standardi |
Zahteve za vmesnike IEC 61754-20 / IEC 61754-13; RoHS |
||
Vmesnik LC sledi dimenzijskim zahtevam družine konektorjev LC, medtem ko stran FC uporablja standardiziran 2,5-milimetrski vmesnik in zasnovo vijačne -sklopke.
Združljivost priključkov
Adapter je zasnovan za neposredno medsebojno povezovanje LC{0}}in-FC, zaradi česar je uporaben tam, kjer oprema, povezovalne plošče ali obstoječa optična infrastruktura uporabljajo različne platforme priključkov.
stran LC:Združljiv s standardnimi priključki LC; Določite lahko konfiguracije UPC in APC.
FC stran:Združljiv s standardnimi priključki FC z uporabo ustrezne konfiguracije PC/UPC ali APC.
Načini vlaken:siSglemode OS2 je standardna konfiguracija; večmodne različice, kot sta OM3 in OM4, se lahko dobavijo, ko sta zasnova adapterja in poravnalni tulec ustrezno usklajena.
poljsko ujemanje:Vrste poliranja konektorjev je treba izbrati glede na spojne komponente. Vmesnika LC in FC imata ločene specifikacije dimenzij IEC.
Pri omrežjih z mešanimi priključki hibridni adapter odpravlja potrebo po zamenjavi sicer popravljivih povezovalnih kablov ali ponovni-zaključki nameščenih vlaken.
Struktura adapterja
Adapter je sestavljen iz dveh priključnih vtičnic, tulca za natančno poravnavo in zunanjega ohišja z zahtevano strukturo za-držanje plošče.
Keramični tulec iz cirkonijevega oksida ohranja poravnavo obročev med spajanjem in odstranjevanjem, kar pomaga nadzorovati izgubo optičnega sklopa. Stran LC uporablja vmesnik s kompaktnim zapahom-, medtem ko je stran FC opremljena z navojnim sklopnim mehanizmom, značilnim za priključke FC.
Možnosti ohišja vključujejo -tehnično plastiko ali kovino visoke trdnosti, odvisno od mehanskih zahtev in zasnove plošče. Prav tako je mogoče konfigurirati protiprašne pokrove, strukture z zapirali, različne oblike prirobnic in-namestitvene funkcije za stranke.
Aplikacije
Telekom in ODF sistemi
Uporablja se za povezovanje povezovalnih kablov LC in FC znotraj optičnih razdelilnikov, optičnih plošč in opreme nosilnega omrežja.
Podatkovni center in podjetniška optična omrežja
Primerno za selitev opreme ali podedovano-na-novo infrastrukturo, kjer morajo soobstajati vmesniki LC in FC.
Distribucijska oprema FTTx
Lahko se integrira v optične razdelilne omarice, omare, zaključne plošče in drugo dostopovno-omrežno opremo, kjer so potrebni mešani tipi priključkov.
Oprema za testiranje in merjenje vlaken
Zagotavlja zamenljiv vmesnik LC-to-FC za optične testne instrumente in laboratorijske ali proizvodne preskusne plošče.
OEM vlaknene plošče in sklopi
Primerno za proizvajalce plošč, izdelovalce ohišij in sistemske integratorje, ki zahtevajo določeno konfiguracijo hibridnega adapterja.
Prilagajanje / OEM
Kombinacija priključkov:Lc-fc in druge hibridne konfiguracije.
poljščina:Upc ali apc glede na konfiguracijo parnega priključka.
Način vlaken:Os2 enomodne in izbrane večmodne konfiguracije.
rokav:cirkonijeva keramika; alternativne materiale rokavov je mogoče oceniti za specifične aplikacije.
Ohišje: plastična ali kovinska konstrukcija.
Montaža:Standardna montaža na ploščo, strukture s prirobnico/brez prirobnice, sponke ali-specifična montažna geometrija stranke.
Zaščita:Protiprašne kapice ali zasteklitve.
Identifikacija:Barva ohišja, logotip, oštevilčenje vrat, številka dela in oznaka črtne kode.
Pakiranje:V razsutem stanju, posameznih vrečah ali embalaži,-ki jo določi stranka.
Kakovost in pregled
Kontrola kakovosti mora zajemati tako optično zmogljivost kot mehansko zanesljivost. Tipični pregledi vključujejo:
Preizkušanje vstavljenih izgub in povratnih izgub za določen konektor in konfiguracijo poliranja.
Dimenzijski pregled vmesnikov adapterjev, elementov namestitve in komponent za poravnavo.
Preverjanje poravnave rokavov in obročev za ohranjanje ponovljive učinkovitosti parjenja.
Preizkušanje -cikel parjenja za preverjanje mehanske vzdržljivosti.
Vizualni pregled glede napak na ohišju, stanja rokava, kontaminacije in poškodb vmesnika priključka.
Preskušanje temperature in okolja, če to zahteva specifikacija projekta.
Dokumentacija o materialih in skladnosti, vključno z-zahtevami v zvezi z RoHS, če so določene.
Inšpekcijska merila in poročila o preskusih je mogoče uskladiti s strankinimi risbami, specifikacijami nakupa ali veljavnimi standardi-optičnih komponent.
pogosta vprašanja
V: Ali lahko zagotovite vzorce pred množičnim naročilom?
O: Da. Pred nakupom v velikem obsegu lahko zagotovite vzorce za specifikacijo, združljivost konektorjev in oceno sestavljanja. Količino vzorca in morebitne veljavne stroške vzorca je mogoče potrditi na podlagi zahtevane konfiguracije.
V: Kakšna je MOQ za adapterje za optična vlakna LC v FC?
O: Za standardne konfiguracije je MOQ običajno 100 kosov. Konfiguracije OEM, posebni materiali ali prilagojena embalaža lahko zahtevajo drugačno MOQ, kar je mogoče potrditi pred ponudbo.
V: Kakšen je tipičen dobavni rok za množična naročila?
O: Običajni čas obdelave je 7–14 dni, odvisno od količine naročila in konfiguracije. Čas pošiljanja je običajno 20–30 dni, končni urnik pa je potrjen glede na destinacijo in način pošiljanja.
V: Katere načine plačila sprejemate?
O: Običajno sprejemamo T/T, L/C, PayPal in kreditno kartico. Za kvalificirana naročila ali posebne zahteve projekta se je mogoče dogovoriti o drugih plačilnih pogojih.
V: Kateri načini pošiljanja so na voljo?
O: Naročila je mogoče poslati ekspresno, z letalskim ali pomorskim prevozom, odvisno od količine, zahtev glede dostave in cilja. Pogoji DDP, DAP in EXW se lahko dogovorijo tudi glede na naročilo.
V: Ali lahko z naročilom predložite poročila o inšpekcijskih pregledih?
O: Da. Inšpekcijska dokumentacija se lahko dobavi v skladu z dogovorjenimi zahtevami naročila. Tipični zapisi lahko vključujejo vstavljeno izgubo, povratno izgubo, dimenzijski pregled in rezultate vizualnega pregleda.
V: Kako naj navedem adapter, ko zahtevam ponudbo?
O: Zagotovite zahtevano kombinacijo konektorjev LC/FC, poliranje UPC ali APC, enosmerno ali drugo konfiguracijo, način vlaken, vrsto ohišja, zahteve za namestitev, količino in zahteve glede pakiranja. Za različice po meri priporočamo risbe ali referenčne vzorce.
