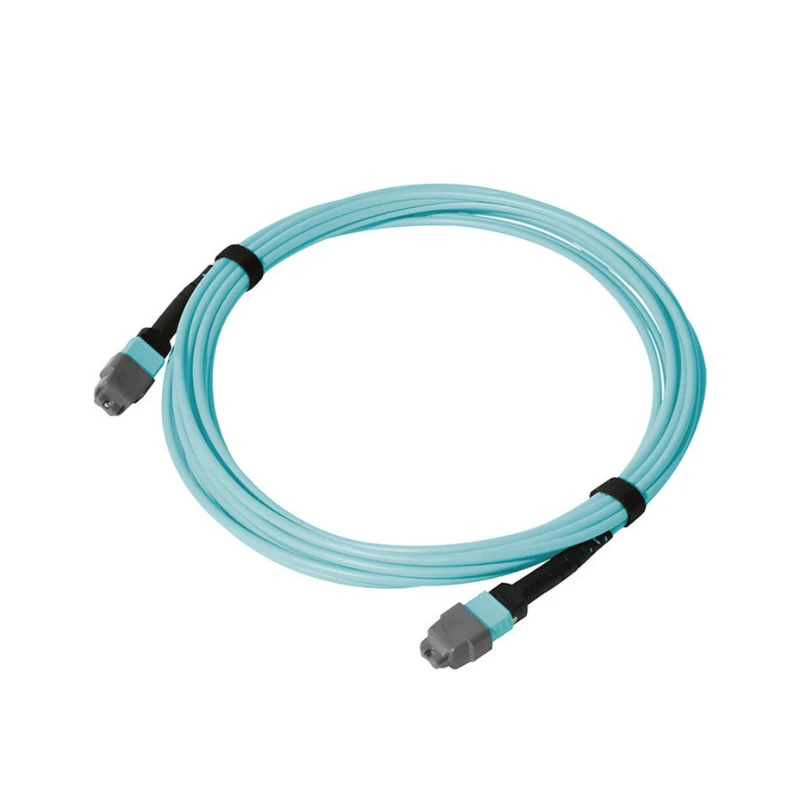

MTP Loopback Cable je tovarniško-sestavljen več-optični sklop, ki zagotavlja definirano optično povratno pot prek vmesnika MTP/MPO. Oddane optične kanale usmerja nazaj na določene sprejemne kanale znotraj istega vmesnika za preverjanje oddajnika-sprejemnika, testiranje vrat-stikalnikov, diagnostiko opreme in postopke optičnega testiranja.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
MTP povratni kabel |
|
Vrsta priključka |
MTP® / MPO |
|
Spojnik Spol |
MTP® moški (z vodilnimi zatiči) / ženski (brez vodilnih zatičev) |
|
Število vlaken |
8/12/16/24 vlaken |
|
Vrsta vlaken |
Večmodni: OM3 / OM4 / OM5; Enojni-način: OS2 |
|
Konektor poljski |
PC / UPC / APC, glede na konfiguracijo vlaken |
|
Kartiranje vlaken |
Preslikava Tx-v-Rx, ki jo-določi standard ali stranka |
|
Polarnost |
Tip A/Tip B/Tip C, kjer je primerno |
|
Vstavljena izguba |
Standardna izguba: manjša ali enaka 0,70 dB; Nizka izguba: manjša ali enaka 0,35 dB |
|
Povratna izguba |
Glede na vrsto vlaken, poliranje in izbrano stopnjo učinkovitosti |
|
Slabljenje |
Standardno: 0 dB; Na voljo dušenje po meri |
|
Testna valovna dolžina |
Večmodni: 850 / 1300 nm; Enojni-način: 1310/1550 nm |
|
Možnosti jakne |
PVC / LSZH / OFNR / OFNP, glede na konfiguracijo |
|
Delovna temperatura |
-20 stopinj do +70 stopinj |
|
Standardi/skladnost |
IEC 61754-7; TIA-604-5; RoHS; DOSEG |
Konfiguracija vmesnika kabla s povratno zanko MTP
Določite povratno zanko MTP glede na ciljni preizkusni vmesnik. Zahtevano konfiguracijo je treba potrditi pred proizvodnjo na podlagi vmesnika, spajanja priključkov, preslikave kanalov in pogojev optičnega preskusa.
Povežite število vlaken z vmesnikom:Izberite število vlaken glede na aktivne optične kanale in konfiguracijo konektorja vmesnika, ki ga testirate.
Povežite vrsto vlakna z optičnim vmesnikom:Uskladite vrsto vlakna z optičnim načinom, določenim za ciljni oddajnik-sprejemnik, opremo ali testno napravo.
Potrdite spol priključka MTP/MPO:Potrdite zahtevani spol konektorja iz paritvenega vmesnika; moški konektorji so pripeti, medtem ko ženski konektorji niso pripeti.
Potrdite preslikavo Tx-to-Rx:Pred naročilom potrdite zahtevano razmerje med kanali Tx-in-Rx, zlasti za testne konfiguracije-za specifične aplikacije.
Preverite pogoje optičnega preskusa:Potrdite, ali preskus zahteva neposredno ali oslabljeno povratno zanko, in navedite zahtevano stanje-napajanja, kjer je primerno.
Preslikava vlaken Tx{0}}to-Rx
Konfiguracija povratne zanke ni definirana le s številom vlaken, temveč tudi s tem, kako se oddani kanali vrnejo v predvidene sprejemne kanale.
Standardno preslikavo
Standardne konfiguracije sledijo potrjenemu razmerju-položaja vlaken za navedeni vmesnik MTP/MPO.
Preslikava po meri
Usmerjanje-od Tx-do-Rx, ki ga določi stranka, je mogoče pregledati iz diagrama položaja-optičnih vlaken, zemljevida vrat ali specifikacije opreme.
Preverjanje preslikave
Notranje usmerjanje se pred odpremo preveri glede na potrjeno preslikavo proizvodnje.
Slabljenje za kontrolirano testiranje povratne zanke
Neposredna povratna zanka:Neposredna povratna zanka vrne oddani signal brez namernega dodanega slabljenja, ko posledična sprejemna moč izpolnjuje preskusne zahteve.
Oslabljena povratna zanka:Oslabljena konfiguracija uvede določeno dodatno optično izgubo, ko preskus zahteva nižjo sprejemno moč.
Specifikacija slabljenja:Določite zahtevano slabljenje ali stanje ciljnega sprejemnika, tako da je optično konfiguracijo mogoče potrditi pred proizvodnjo.
Tovarniško preverjanje
Sklopi povratne zanke MTP so pred odpremo preverjeni glede na potrjene proizvodne specifikacije, ki zajemajo geometrijo konektorja, stanje končne-ploskve, optično zmogljivost in definirano usmerjanje Tx-do-Rx.
Priključek & End-Face Control:Pregled s 3D interferometrom se uporablja za preverjanje geometrije konektorja MTP/MPO, vključno z višino vlaken, odmikom vrha in polmerom ukrivljenosti, medtem ko se končne ploskve konektorja pregledajo glede kontaminacije in vidnih napak.
Optično in kartografsko preverjanje:Vsak sklop je posebej preizkušen glede vstavljene izgube in povratne izgube v skladu z določeno konfiguracijo in preskusno valovno dolžino, medtem ko se definirano usmerjanje Tx-to-Rx preveri glede na potrjeno preslikavo proizvodnje.
Testni zapisi:Za posamezne sklope je mogoče zagotoviti serializirane preskusne zapise, vključno z veljavnimi optičnimi preskusnimi podatki in rezultati inšpekcij za kvalifikacijo izdelka in vhodni pregled.
Konfiguracija povratne zanke MTP po meri
Kabli MTP s povratno zanko po meri so konfigurirani glede na kupčevo opremo ali zahteve preskusne{0}}naprave.
Referenca vmesnika
Zagotovite ciljno opremo, oddajnik-sprejemnik ali preskusni-vmesnik vpenjalne naprave, tako da je mogoče pred proizvodnjo pregledati zahtevano konfiguracijo priključka in sklopa.
Referenca za preslikavo
Za ne-standardne povratne zanke zagotovite zemljevid vrat, diagram-pozicije vlaken ali specifikacijo ožičenja Tx-to-Rx.
Optične zahteve
Zagotovite zahtevano dušenje ali ciljno stanje sprejemnika, če je nadzorovana optična moč del preskusne specifikacije.
Referenca proizvodnje
Navedite potrebne zahteve glede dolžine kabla, količine, identifikacije in pakiranja za ponudbo in proizvodnjo.
Za konfiguracije,-specifične za aplikacijo, DIMI pred proizvodnjo pregleda dobavljeni vmesnik, preslikavo in preskusne zahteve, tako da je mogoče proizvodno specifikacijo potrditi glede na zahtevani sklop.
pogosta vprašanja
V: Kakšna je razlika med kablom MTP s povratno zanko in trank kablom MTP?
O: Glavni kabel MTP zagotavlja več{0}}optično povezavo med dvema omrežnima vmesnikoma, medtem ko kabel s povratno zanko MTP ustvari notranjo optično povratno pot za testiranje enega samega vmesnika.
V: Ali je mogoče en kabel s povratno zanko MTP uporabiti z različnimi konfiguracijami oddajnika/sprejemnika?
A: Ni nujno. Različni vmesniki sprejemnikov in oddajnikov lahko zahtevajo različne konfiguracije konektorjev, položaje aktivnih vlaken, dodelitve kanalov in optične pogoje, zato je treba povratno zanko uskladiti s posebnim vmesnikom, ki se preskuša.
V: Zakaj lahko povratna zanka MTP s pravilnim številom vlaken še vedno ne uspe na preizkusu vrat?
O: Samo število vlaken ne določa optične povratne poti. Nepravilno razmerje med Tx-in-Rx, konfiguracija konektorja ali preskusni pogoji lahko povzročijo neuspešen rezultat, tudi če se število vlaken ujema.
V: Kaj lahko povzroči nepričakovano optično izgubo med preskusom povratne zanke MTP?
O: Nepričakovana izguba je lahko posledica kontaminacije kon-čelne strani konektorja, geometrije konektorja, poškodb vlaken, neusklajenosti konfiguracije ali merilnih pogojev. Testno valovno dolžino in nastavitev merjenja je treba preveriti tudi, ko je izmerjena izguba zunaj pričakovanega območja.
V: Ali lahko naročim vzorec kabla MTP s povratno zanko, preden oddam množično naročilo?
O: Da. Inženirske vzorce in začetna poskusna naročila je mogoče urediti v nižjih količinah od standardne množične MOQ, odvisno od zahtevane konfiguracije.
V: Kakšen je tipičen dobavni rok za standardne konfiguracije kablov s povratno zanko MTP?
O: Standardne konfiguracije je običajno mogoče dokončati v 3–7 delovnih dneh. Končni načrt proizvodnje je potrjen glede na količino naročila in morebitne ne-standardne zahteve.
V: Ali lahko DIMI zagotovi poročila o preskusih za kable s povratno zanko MTP?
O: Da. Za posamezne sestave je mogoče zagotoviti serializirane testne zapise, z ustreznimi vnesenimi izgubami, povratnimi izgubami in podatki o pregledu, ki so na voljo za kvalifikacijo izdelka in vhodni pregled.
V: Kakšna je MOQ za kable s povratno zanko MTP?
O: Standardna količina MOQ v razsutem stanju je 500 kosov na slog, medtem ko se inženirski vzorci in začetna poskusna naročila lahko uredijo pri nižjih količinah, odvisno od zahtevane konfiguracije.
