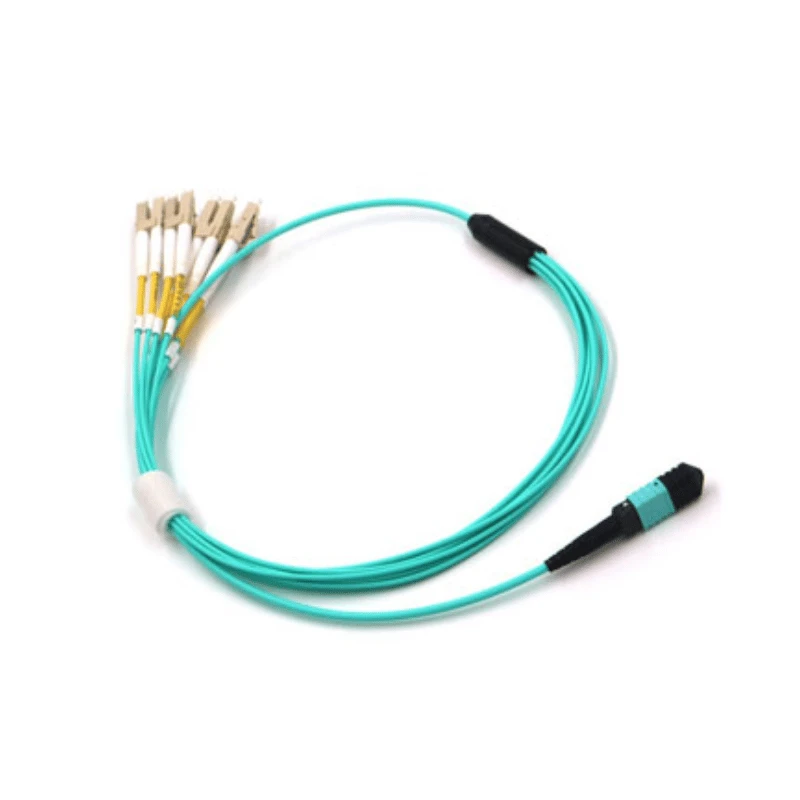

MPO Multimode Loopback Cable je tovarniško{0}}zaključen optični sklop, ki usmerja oddane signale nazaj na določene sprejemne kanale prek vmesnika MPO za lokalno testiranje združljivih večmodnih sprejemnikov, vrat in optične opreme.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
MPO večmodni povratni kabel |
|
Vrsta priključka |
MPO |
|
Spojnik Spol |
Moški z vodilnimi zatiči / Ženski brez vodilnih zatičev |
|
Vrsta vlaken |
OM3 / OM4 / OM5 Multimode |
|
Število vlaken |
8/12/24 vlaken |
|
Preslikava polarnosti/pinov |
Tip A / tip B / tip C / preslikava po meri |
|
Konektor poljski |
PC |
|
Vstavljena izguba |
Standardna stopnja: manj kot ali enako 0,70 dB; Elite Low-Loss Grade: manj kot ali enako 0,35 dB |
|
Povratna izguba |
Večji ali enak 20 dB |
|
Delovna valovna dolžina |
850 nm / 1300 nm |
|
Material jakne |
LSZH / PVC / OFNP |
|
Barva jakne |
Aqua / Violet / Lime Green / Custom |
|
Dolžina kabla |
Prilagojeno |
|
Delovna temperatura |
-20 stopinj do +70 stopinj |
|
Temperatura shranjevanja |
-40 stopinj do +85 stopinj |
|
Trajnost parjenja |
Večji ali enak 500 ciklom |
|
Skladnost |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Konfiguracija povratne zanke MPO
Notranja preslikava vlaken določa, kateri oddani kanali se vrnejo v ustrezne sprejemne kanale.
Standardna polarnost:Konfiguracije tipa A, tipa B in tipa C so na voljo za nastavitve, ki uporabljajo te standardne ureditve kanalov MPO.
Preslikava-posebne opreme:Preslikavo Tx-v-Rx po meri je mogoče izdelati za vmesnike,-specifične za opremo, vključno s potrjenimi konfiguracijami QSFP, QSFP28 in QSFP-DD.
Konfiguracija vlaken in priključkov
Vmesnik MPO mora biti usklajen z optičnimi in mehanskimi zahtevami preskušane opreme.
Ujemanje vmesnika:Pred naročilom potrdite parjenje vmesnika MPO.
Združljivost priključkov:Preverite spol konektorja in konfiguracijo vodilnega{0}}pina glede na vrata opreme.
Izbira vlaken:Izberite konfiguracijo vlaken glede na optični vmesnik, ki ga preskušate.
Referenca konfiguracije:Za sklope,-specifične za opremo, lahko kot referenco za konfiguracijo uporabite specifikacijo ciljnega oddajnika-sprejemnika ali dokumentacijo opreme.
Optično preverjanje delovanja
Optično testiranje
Vstavljena izguba in povratna izguba se merita z opremo EXFO/JDSU in preverjata glede na podane meje.
01
Geometrija priključka
3D interferometer preverja višino vlakna, polmer ukrivljenosti in odmik vrha.
02
Kon-čelni pregled
Digitalni mikroskop preveri kontaminacijo in vidne fizične napake.
03
Kontinuiteta in preslikava
Kontinuiteta vlaken in polarnost kanala sta preverjeni glede na odobreno konfiguracijo, vključno s potrjeno preslikavo Tx-to-Rx za sklope po meri.
04
Sistem kakovosti
Sklopi MPO so izdelani po DIMI-jevem sistemu vodenja kakovosti ISO 9001:2015.
05
Scenariji testiranja
Konfiguracija povratne zanke določa pogoj optičnega vračanja, ki ga zahteva preskus.
Preverjanje oddajnika
Zagotavlja lokalni povratni pogoj za preverjanje večmodnih sprejemno-sprejemnih vmesnikov, ki temeljijo na MPO-.
Diagnostika vrat
Izolira testirani optični vmesnik brez potrebe po oddaljeni optični povezavi.
Testiranje proizvodnje
Zagotavlja ponovljivo optično konfiguracijo za kontrolirano preverjanje opreme.
Inženiring in v-vgradnja
Omogoča reproduciranje istega definiranega stanja vmesnika v ponavljajočih se preskusnih postopkih.
Proizvodni proces
Zmogljivost izdelave:DIMI lastno-izdeluje sklope kablov iz optičnih vlaken za inženirske vzorce in veliko proizvodnjo.
Inženirski pregled:Ne-nestandardno preslikavo je pred proizvodnjo pregledano glede na priloženi pinout, shemo ožičenja ali specifikacijo opreme.
Nadzor proizvodnje:Potrjena specifikacija določa konfiguracijo, preslikavo, optične zahteve, identifikacijo in pakiranje.
Preverjanje in dokumentacija:Dokončani sklopi so pregledani in testirani pred odpremo, pri čemer je zagotovljena testna dokumentacija v skladu z zahtevami potrjenega naročila.
Zahteve za naročilo
Naročilo in dobavni rok:Na voljo so prilagodljive količine; standardne konfiguracije običajno zahtevajo 3–7 delovnih dni, urniki po meri pa so potrjeni s konfiguracijo in količino.
Informacije o RFQ:Za ponudbo navedite vrsto vlaken, število vlaken, spol konektorja, preslikavo povratne zanke, dolžino kabla in ocenjeno količino.
pogosta vprašanja
V: Za kaj se uporablja večmodni kabel s povratno zanko MPO?
O: Ustvari lokalno optično povratno pot med določenimi kanali Tx in Rx za preizkušanje združljivih večmodnih sprejemnikov, vrat MPO in optične opreme.
V: Kako izberem pravilno polarnost povratne zanke MPO?
O: Izberite vrsto A, vrsto B, vrsto C ali preslikavo po meri glede na zahtevano razmerje kanala Tx-do-Rx opreme, ki se preskuša.
V: Ali lahko ustvarite povratno zanko MPO po meri za QSFP, QSFP28 ali QSFP-DD?
O: Da. Preslikavo Tx-v-Rx po meri je mogoče izdelati iz pinout opreme, sheme ožičenja ali potrjene specifikacije preslikave kanala-.
V: Kakšna je razlika med MPO povratno zanko in povezovalnim kablom MPO?
O: Povezovalni kabel MPO povezuje ločene optične vmesnike, medtem ko povratna zanka MPO vrne določene Tx kanale v Rx kanale znotraj lokalne preskusne nastavitve.
V: Kako izberem moški ali ženski MPO za kabel s povratno zanko?
O: Uskladite spol konektorja in konfiguracijo vodilnega{0}}pina s soparnim vmesnikom MPO oddajnika-sprejemnika, testne naprave ali opreme.
V: Kako izberem OM3, OM4 ali OM5 za povratno zanko MPO?
O: Izberite vrsto večmodnega vlakna, ki je določeno za sprejemnik ali opremo, ki se preskuša, da ohranite združljivost vmesnika.
V: Kaj je povratna izguba v kablu MPO s povratno zanko?
O: Povratna izguba označuje optično moč, ki se odbija nazaj proti viru. Navedena povratna izguba je večja ali enaka 20 dB.
V: Ali je mogoče MPO multimode loopback preskusiti pred množično proizvodnjo?
O: Da. Po potrebi je mogoče izdelati tehnične vzorce za preverjanje preslikave-kanalov pred množično proizvodnjo.
