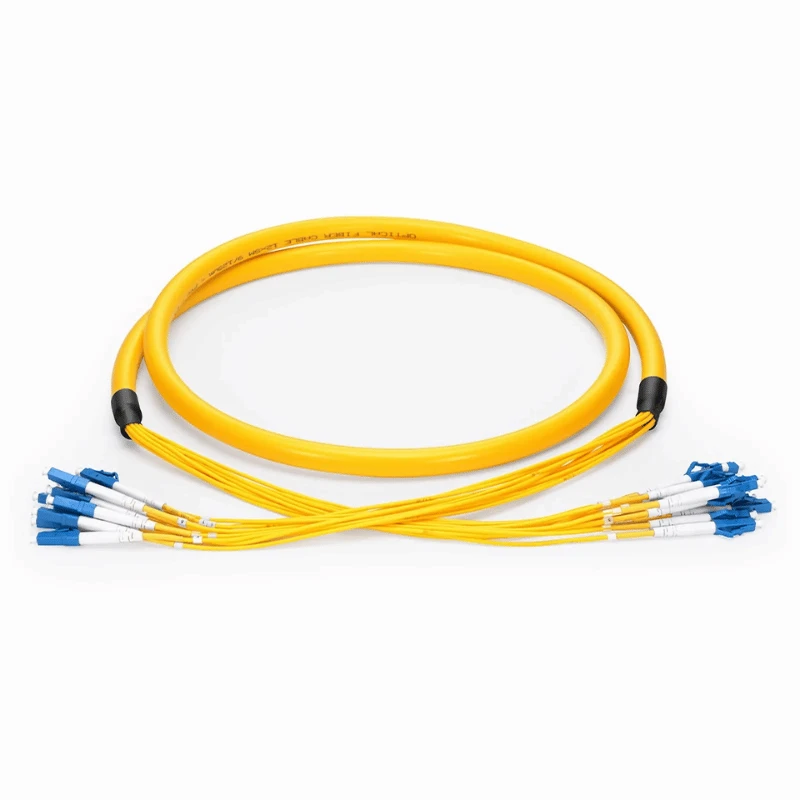

MPO v LC Single Mode Fiber Cable je tovarniško-zaključni sklop OS2, ki pretvori vmesnik MPO/MTP z več- vlakni v posamezne dupleksne povezave LC.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
MPO v LC enomodni optični kabel |
|
|
OS2 Single Mode, 9/125 μm |
|
Razred vlaken |
G.652.D / G.657.A1 |
|
Število vlaken |
8/12/24 vlaken |
|
MPO priključek |
Združljiv z MPO/MTP, moški/ženski |
|
MPO poljski |
UPC / APC |
|
LC priključek |
LC Duplex |
|
LC poljski |
UPC / APC |
|
Polarnost |
Tip A/Tip B/Tip C |
|
Vstavljena izguba |
Standardna izguba manjša ali enaka 0,35 dB; Nizke izgube Manjše ali enake 0,20 dB |
|
Povratna izguba |
UPC Večji ali enak 50 dB; APC Večji ali enak 60 dB |
|
Dolžina kabla |
Po meri |
|
Dolžina preboja |
Po meri |
|
Možnosti jakne |
LSZH / OFNP |
|
Delovna temperatura |
-20 stopinj do +70 stopinj |
|
Optično testiranje |
Vstavljena izguba / povratna izguba |
|
Testna dokumentacija |
Posamezno poročilo o optičnem preskusu |
|
Standardno |
IEC 61300-3-35 |
Konfiguracija preboja MPO-to-LC
Kabel na eni strani uporablja vmesnik MPO/MTP z več- vlakni in na drugi strani ločuje posamezna vlakna skozi prelomni odsek v dupleksne povezave LC.
Standardno dupleksno razmerje med številom vlaken MPO in povezavami LC je:
|
Število vlaken MPO |
Standardna ureditev LC Duplex |
|
8 Vlakna |
4 × LC Duplex |
|
12 Vlakna |
6 × LC Duplex |
|
24 Vlakna |
12 × LC Duplex |
Razporeditev vlaken na strani LC-se določi s potrjeno preslikavo vlaken in ne samo s številom vlaken.
Konfiguracija in preverjanje
Pred proizvodnjo je treba konfiguracijo MPO-to-LC preveriti glede na parne vmesnike in optične zahteve predvidene povezave.
Konfiguracija priključka
Določite spol MPO in lak v skladu z vmesnikom MPO za parjenje. Stran LC uporablja duplex konektorje z zahtevanim UPC ali APC poliranjem.
Preslikava polarnosti in vlaken
Izberite tip A, tip B ali tip C glede na zahtevano preslikavo vlaken in obstoječo shemo povezave MPO. Če zahtevana polarnost ni jasna, lahko za potrditev zagotovite obstoječo specifikacijo kabla ali povezovalni diagram.
Optična izguba
Izberite konfiguracijo standardnih-izgub ali nizkih-izgub glede na proračun-izgub vstavitve celotne optične povezave.
Mere kabla
Potrdite skupno dolžino kabla in dolžino preboja v skladu s postavitvijo opreme in zahtevanim položajem povezave LC.
MPO-to-LC Montažna proizvodnja
Sklop-na podlagi specifikacij
Vsak sklop je izdelan iz potrjenega števila vlaken, konfiguracije priključka, polarnosti, preslikave vlaken in dimenzij kabla, pri čemer se odobrena konfiguracija uporablja kot proizvodna referenca.
Prekinitev MPO/MTP & LC
Konektorji MPO/MTP in posamezni dupleksni konektorji LC so tovarniško zaključeni-v skladu z navedeno konfiguracijo konektorja in polirani z nadzorovanimi postopki zaključevanja in pregleda.
Nadzorovan preboj
Prelomni odsek ločuje vlakna v določene povezave LC, medtem ko ohranja potrjeno razporeditev vlaken skozi postopek sestavljanja.
Nadzor proizvodnje
Proizvodnja optičnih-sklopov DIMI je podprta z namensko opremo za optično testiranje in inšpekcijo za preverjanje konektorjev in optičnih zmogljivosti pred odpremo.
Testiranje in pregled
100 % optično testiranje
Vsak končni sestav je pred odpremo podvržen testiranju vstavljene izgube in povratne izgube, da se preveri optična zmogljivost glede na določene zahteve.
Konec konektorja-Pregled čelne strani
Končne ploskve konektorjev MPO/MTP in LC se pregledajo glede kontaminacije, prask, lukenj in drugih pogojev, ki lahko vplivajo na spajanje konektorjev ali optično delovanje.
Preverjanje 3D geometrije
Kjer je določeno za konfiguracijo konektorja, interferometrični pregled preveri geometrijo končne-ploskve konektorja, vključno z višino vlakna, polmerom ukrivljenosti in odmikom vrha.
Testna dokumentacija in sledljivost
Individualni optični testni podatki se lahko zagotovijo za dobavljeni sklop, pri čemer je testni zapis povezan z ustrezno identifikacijo proizvodnje, kjer je primerno.
Projekt-posebna konfiguracija
Za ponudbo lahko kupci zagotovijo informacije, potrebne za definiranje in preverjanje sklopa MPO-to-LC:
Podrobnosti povezave
Vmesnik MPO in spol priključka
Število vlaken
Polarnost in preslikava vlaken
Zahteve za poliranje MPO in LC
Fizične podrobnosti
Skupna dolžina kabla
Dolžina preboja
Zahteva za jakno
Podrobnosti naročila
Zahtevana količina
Zahteve za označevanje ali identifikacijo
Zahteve glede pakiranja
Kadar polarnost ali preslikava vlaken ni jasna, je mogoče predložiti obstoječo specifikacijo kabla, povezovalni diagram, parni vmesnik ali informacije o opremi za pregled konfiguracije pred proizvodnjo.
Za ponovna naročila se lahko sklicujete na predhodno odobreno proizvodno specifikacijo, da ohranite isto potrjeno konfiguracijo, ko zahteve projekta ostanejo nespremenjene.
pogosta vprašanja
V: Kakšna je razlika med prelomnim kablom MPO v LC in glavnim kablom MPO?
O: Prelomni kabel MPO v LC pretvori vmesnik MPO/MTP z več-optičnimi vlakni v posamezne dupleksne povezave LC, medtem ko glavni kabel MPO vzdržuje povezave MPO/MTP na obeh koncih za medsebojno povezavo z več-optičnimi vlakni.
V: Kakšna je razlika med MPO in MTP za kabel MPO na LC?
O: MPO je standardiziran vmesnik za več{0}}optične konektorje, medtem ko je MTP bolj{1}}zmogljiv konektor, ki temelji na vmesniku MPO. Zahtevana konfiguracija konektorja se mora ujemati s parnim vmesnikom, določenim za namestitev.
V: Kako izbrati kabel MPO na LC za nadomestno namestitev?
O: Pred naročilom nadomestni kabel uskladite z obstoječim številom vlaken, vmesnikom MPO, spolom konektorja, polarnostjo, preslikavo vlaken, konfiguracijo LC, dimenzijami kabla in optičnimi zahtevami.
V: Kako kabel MPO v LC vpliva na proračun za optično povezavo?
O: Sklop optični povezavi doda konektorsko in zaključno izgubo, zato je treba pri izračunu razpoložljive sistemske izgube vključiti njegovo določeno ali izmerjeno vstavljeno izgubo.
V: Kakšen radij upogiba je treba upoštevati pri prelomnem kablu MPO v LC?
O: Najmanjši radij upogiba je treba potrditi z izbrano konstrukcijo kabla in upoštevati tako za glavni del kabla kot za prelomno območje pri napeljavi sklopa skozi omejene prostore.
V: Katera preskusna dokumentacija je priložena enomodnemu optičnemu kablu MPO do LC?
O: Zagotoviti je mogoče posamezne optične preskusne podatke za dobavljeni sklop, vključno z rezultati izmerjenih vnesenih izgub in povratnih izgub za pregled glede na navedene zahteve.
V: Kakšna je MOQ za enosmerni optični kabel MPO do LC?
O: Standardna MOQ je 500 kosov na konfiguracijo, pri čemer je končna količina potrjena glede na zahtevano število vlaken, konfiguracijo konektorja in zahteve projekta.
V: Kakšen je dobavni rok za enomodni optični kabel MPO v LC?
O: Vzorce je običajno mogoče dokončati v 3–5 delovnih dneh, medtem ko masovna proizvodnja običajno zahteva 15–30 delovnih dni, odvisno od potrjene konfiguracije in količine naročila.
